产品概述PRODUCT OVERVIEW

NY8AE51D是以MTP作为程式记忆体，并以EEPROM作为资料记忆体的8位元微控制器，特别适合断电后还需保持资料内容的IO产品的应用，例如遥控器、风扇/灯光控制或是游乐器周边等等。而MTP作为程式记忆体能更方便且有效率的开发产品。

NY8AE51D核心建立在RISC精简指令集架构可以很容易地做编辑和控制，共有 53 条指令。除了少数指令需要2个时序，大多数指令都是1个时序即能完成，可以让使用者轻鬆地以程式控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。

在I/O的资源方面，NY8AE51D有6根弹性的双向I/O脚，每个I/O脚都有单独的暂存器控制为输入或输出脚。而且每一个I/O脚位都有附加的程式控制功能如上拉或下拉电阻或开漏极(Open-Drain) 输出。此外针对红外线摇控的产品方面，NY8AE51D内建了可选择频率的红外载波发射口。

NY8AE51D有两组计时器，可用系统频率当作一般的计时的应用或者从外部讯号触发来计数。另外NY8AE51D提供3组10位元解析度的PWM输出及者一组蜂鸣器输出，可用来驱动马达、LED、或蜂鸣器等等。

NY8AE51D採用双时鐘机制，高速振盪或者低速振盪都由内部RC振盪输入。在双时鐘机制下，NY8AE51D可选择多种工作模式如正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode) 与睡眠模式(Halt mode)可节省电力消耗延长电池寿命。

在省电的模式下如待机模式(Standby mode)与睡眠模式(Halt mode)中，有多种事件可以触发中断唤醒NY8AE51D进入正常操作模式(Normal) 或 慢速模式(Slow mode) 来处理突发事件。

功能特点FUNCTIONAL CHARACTERISTICS

· 宽广的工作电压：(指令週期为 4 个CPU clock，亦即4T模式)： 2.0V ~ 5.5V @系统频率≦8MHz；2.2V ~ 5.5V @系统频率＞8MHz。

· 宽广的工作温度：-40°C ~ 85°C； 1Kx14 bits MTP、64 bytes SRAM、64 bytes EEPROM

· 6根可分别单独控制输入输出方向的I/O脚(GPIO)、PB[5:0]； 8层程式堆栈(Stack)； 一个蜂鸣器输出(BZ1)

· PB[3:0]可选择输入时使用内建下拉电阻； PB[5:0]可选择上拉电阻或开漏极输出(Open-Drain)

· 存取资料有直接或间接定址模式；叁个10位元的脉衝宽度调变输出(PWM1/2/3)

· 一组8位元上数计时器(Timer0)包含可程式化的频率预除线路

· 一组10位元下数计时器(Timer1)可选重复载入或连续下数计时

· 38/57KHz红外线载波频率可供选择，同时载波之极性也可以根据数据作选择

· 内建上电復位电路(POR)、内建低压復位功能(LVR)、内建看门狗计时(WDT)，可由程式韧体控制开关

· 双时鐘机制，系统可以随时切换高速振盪或者低速振盪：高速振盪: I_HRC (1~20MHz内部高速RC振盪)、低速振盪: I_LRC (内部 32KHz低速RC振盪)

· 四种工作模式可随系统需求调整电流消耗：正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standbymode)与睡眠模式(Halt mode)

· 七种硬体中断：Timer0溢位中断、Timer1借位中断、WDT中断、PB输入状态改变中断、外部中断输入、低电压侦测中断、EEPROM写入完成中断

· NY8AE51D在待机模式(Standby mode)下的六种唤醒中断：Timer0 溢位中断、Timer1 借位中断、WDT中断、PB输入状态改变中断、外部中断输入、低电压侦测中断

· NY8AE51D在睡眠模式(Halt mode)下的叁种唤醒中断：WDT中断、PB输入状态改变中断、外部中断输入

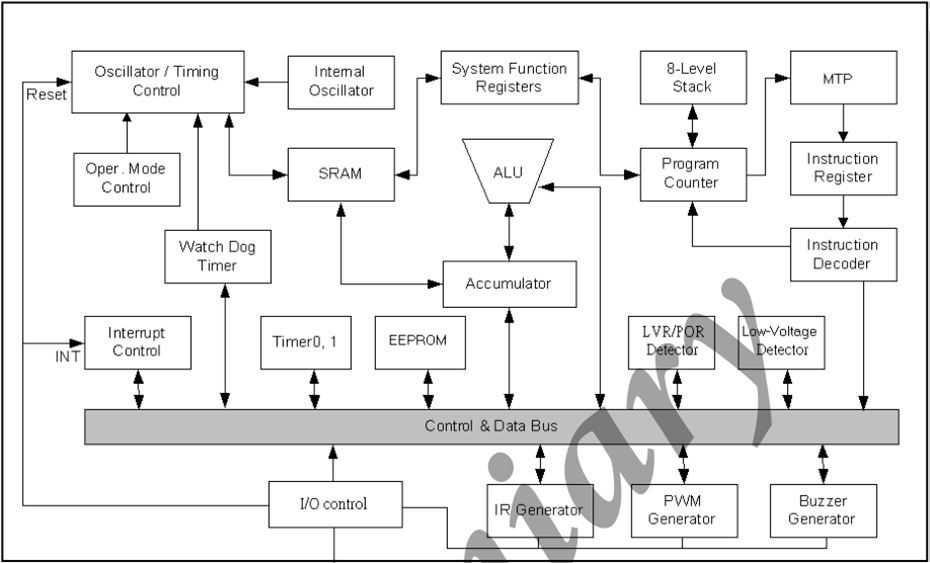

功能框图FUNCTIONAL BLOCK DIAGRAM

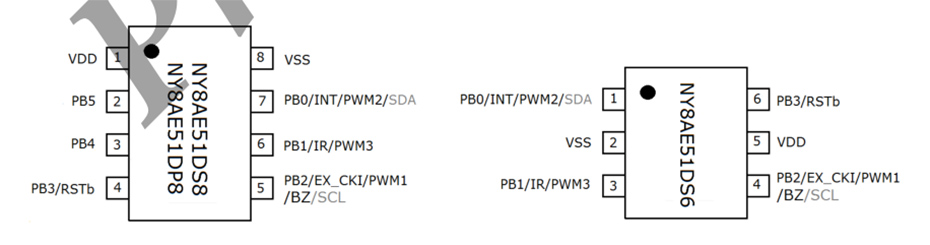

引脚排列图PIN LAYOUT

引脚图

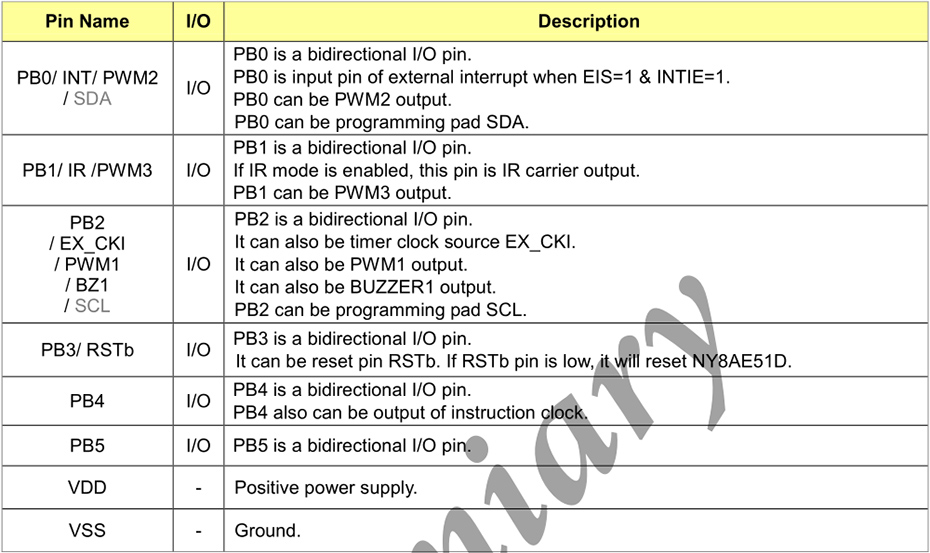

引脚说明PIN DESCRIPTION

NY8AE51D引脚说明

封装尺寸PACKAGE SIZE

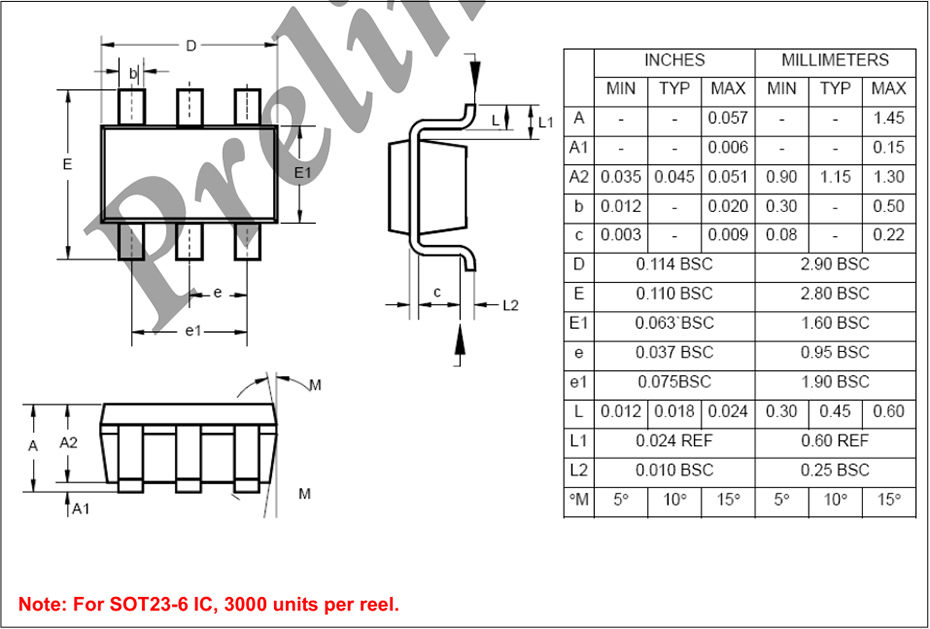

SOT23-6封装尺寸

SOP封装尺寸

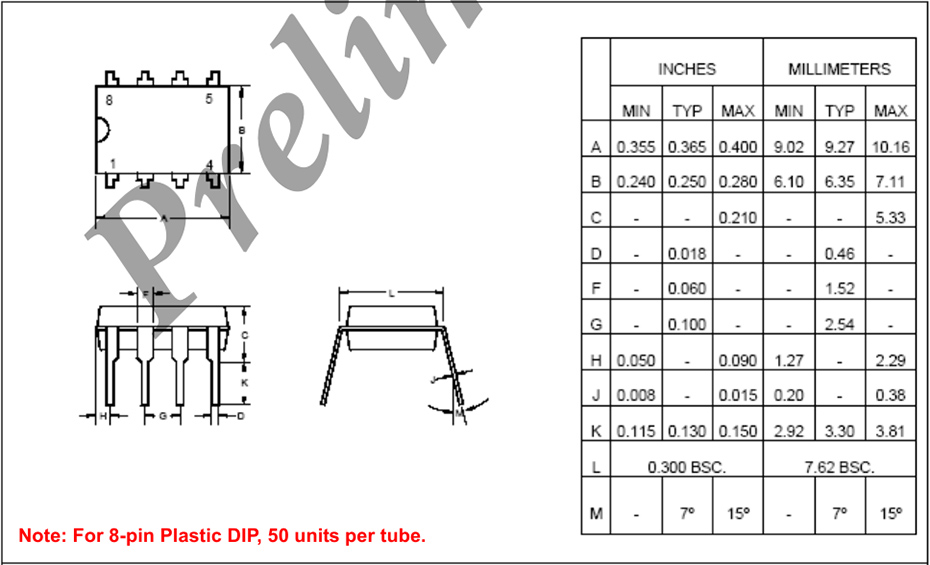

DIP封装尺寸
