产品概述PRODUCT OVERVIEW

NY8B072A 是以EPROM作为记忆体的8位元微控制器，专为家电或量测等等的I/O应用设计。採用CMOS製程并同时提供客户低成本、高性能、及高抗电磁干扰等显著优势。NY8B072A 核心建立在RISC精简指令集架构可以很容易地做编辑和控制，共有55条指令。除了少数指令需要2个时序，大多数指令都是1个时序即能完成，可以让使用者轻鬆地以程式控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。

NY8B072A 內建高精度十二加一通道十二位元类比数位转换器，与高精度电压比较器，足以应付各种类比介面的侦测与量测。

在I/O的资源方面，NY8B072A 有18根弹性的双向I/O脚，每个I/O脚都有单独的暂存器控制为输入或输出脚。而且每一个I鳄O脚位都有附加的程式控制功能如上拉或下拉电阻或开漏极(Open-Drain) 输出。此外针对红外线摇控的产品方面，NY8B072A内建了可选择频率的大电流输出红外载波发射口(PA3)，电流可在3V供电时达到340mA。

NY8B072A 有四组计时器，可用系统频率当作一般的计时的应用或者从外部讯号触发来计数。另外NY8B072A 提供3组10位元解析度的PWM输出，3组蜂鸣器输出可用来驱动马达、LED、或蜂鸣器等等。

NY8B072A 采用双时钟机制，高速振盪或者低速振盪都可以分别选择内部RC振荡或外部Crystal输入。在双时钟机制下，NY8B072A 可选择多种工作模式如正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode) 与睡眠模式(Halt mode)可节省电力消耗延长电池寿命。并且微控制器在使用内部RC高速振荡时，低速振荡可以同时使用外部精准的Crystal计时。可以维持高速处理同时又能精准计算真实时间。

在省电的模式下，如待机模式（Standby mode）与睡眠模式（Halt mode）中，有多个中断源可以触发来唤醒NY8B062D进入正常操作模式（Normal mode）或慢速模式（Slow mode）来处理突发事件。

功能特点FUNCTIONAL CHARACTERISTICS

· 宽广的工作电压：(指令週期为4个CPU clock，亦即4T模式)
Ø2.0V ~ 5.5V @系统频率≦8MHz。
Ø2.2V ~ 5.5V @系统频率＞8MHz。

· 宽广的工作温度：-40°C ~ 85°C；超过 ±8KV 的ESD。 杂讯过滤功能(Noise Filter) 打开时可容忍超过±4KV 的EFT。(操作电压@5V)

· 2Kx14 bits EPROM。
 128 bytes SRAM。

· 18根可分别单独控制输入输出方向的I/脚(GPIO)、PA[7:0]、PB[7:0] 、PC[1:0]。

· PA[5, 3:0]、PB[3:0] 及 PC[1:0] 可选择输入时使用内建下拉电阻。 PA[7:0]、PB[7:0] 及 PC[1:0]可选择输入时使用上拉电阻，上拉电阻可选择100KΩ或1MΩ。(PA5約为80KΩ)

l

· PB[7:0]、PC[1:0] 可选择开漏极输出(Open-Drain)。
 PA[5] 可选择当作输入或开漏极输出(Open-Drain)。

· 所有I/O脚输出可选择定灌电流(Constant Sink Current) 或一般灌电流(Normal Sink Current)或大灌电流(Large Sink Current)。8层程式堆栈(Stack)。

· 存取资料有直接或间接定址模式。 一组8位元上数计时器(Timer0)包含可程式化的频率预除线路。 三组10位元下数计时器(Timer1, 2, 3)可选重複载入或连续下数计时。

· 三個10位元脈衝寬度調變(PWM1, 2, 3)。三个蜂鸣器输出(BZ1, 2, 3)。 38/57KHz红外线载波频率可供选择，同时载波之极性也可以根据数据作选择。

· 大电流输出红外线载波发射口，可选一般或340mA灌电流。
 内建准确的低电压侦测电路(LVD)。 內建十二加一通道12位元类比数位转换器(Analog to Digital Converter)。

· 内建准确的电压比较器(Voltage Comparator)。内建上电复位电路(POR)。内建低压复位功能(LVR)。 内建看门狗计时(WDT)，可由程式韧体控制开关。

· 内置电阻/频率转换器（RFC）功能。
 双时钟机制，系统时钟可以随时切换高速振荡或者低速振荡。

· 高速振荡时钟: E_HXT（超过6MHz外部高速晶振）
E_XT（455K~6MHz外部晶振）
I_HRC（1~20MHz內部高速RC振荡）

· 低速振荡时钟： E_LXT（32KHz外部低速晶振）
I_LRC（內部32KHz低速RC振荡）

· 四种工作模式可随系统需求调整电流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、待机模式（Standby mode）与睡眠模式（Halt mode）。

· NY8B072A十二种硬件中断；NY8B072A在待机模式（Standby mode）下的十二种唤醒中断

· NY8B072A在睡眠模式(Halt mode)下的五种唤醒中断：WDT 中断。 PA/PB 输入状态改变中断。 三組外部中断输入。

功能框图FUNCTIONAL BLOCK DIAGRAM

引脚排列图PIN LAYOUT

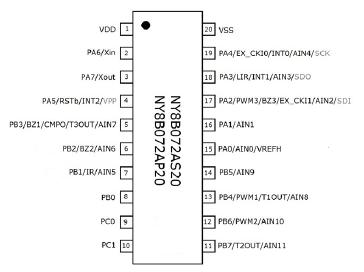

NY8B72A引脚图

引脚说明PIN DESCRIPTION

NY8B072A引脚说明

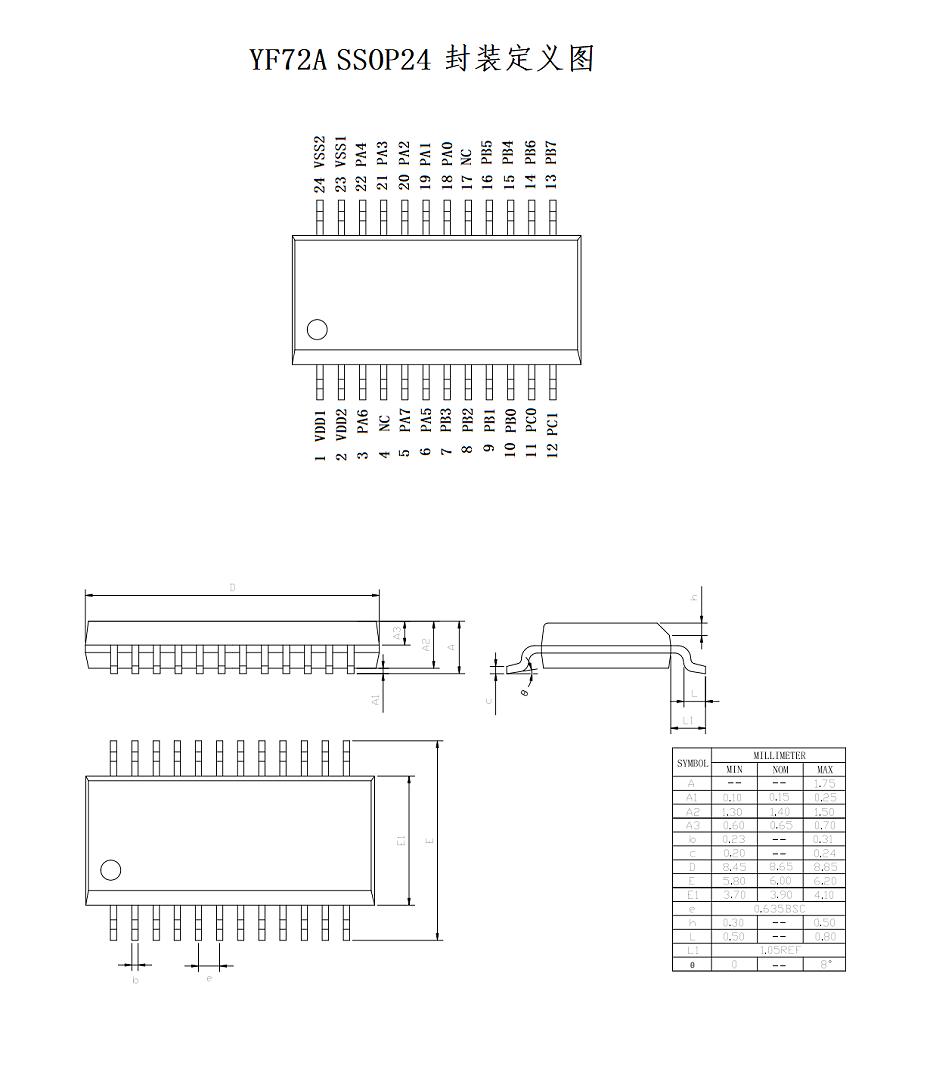

封装尺寸PACKAGE SIZ

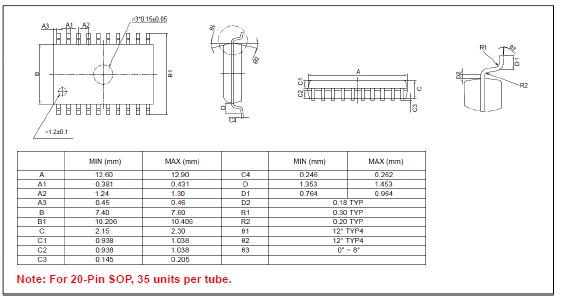

20引脚SOP（300毫寸）

14引脚SOP（150毫寸）

16引脚SOP（150毫寸）
