产品概述PRODUCT OVERVIEW

NY8A054D是以EPROM作为存储器的8位单片机，专为多组PWM的应用而设计。例如灯控，遥控车应用。采用CMOS制程并同时提供客户低成本、高性能、及高性价比等。NY8A054D核心建立在RISC精简指令集架构可以很容易地做编程和控制，共有55条指令。除了少数指令需要两个指令时钟，大多数指令都是一个指令时钟能完成，可以让用户轻松地以程序控制完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。

在I/O的资源方面，NY8A054D有14根弹性的双向I/O脚，每个I/O脚都有单独的寄存器控制为输入或输出脚。而且每一个I/O脚位都能通过控制相关的寄存器达成如上拉或下拉电阻或开漏（Open-Drain）输出。此外针对红外线摇控的产品方面，NY8A054D内置了可选择频率的红外载波发射口。

NY8A054D有三组定时器，可用系统时钟当作一般的计时应用或者从外部讯号触发来计数。另外NY8A054D提供5组10位的PWM输出，1组蜂鸣器输出，可用来驱动马达、LED、或蜂鸣器等等。

NY8A054D采用双时钟机制，高速振荡时钟或者低速振荡时钟都由内部RC振荡或外部晶振输入。在双时钟机制下，NY8A054D可选择多种工作模式如正常模式（Normal）、慢速模式（Slow mode）、待机模式（Standby mode）与睡眠模式（Halt mode），可节省电力消耗，延长电池寿命。并且单片机在使用内部RC高速振荡时，低速振荡可以同时使用外部精准的晶振计时。可以维持高速处理同时又能精准计算真实时间。

在省电的模式下，如待机模式（Standby mode）与睡眠模式（Halt mode）中，有多个中断源可以触发来唤醒NY8A054D进入正常操作模式（Normal mode）或慢速模式（Slow mode）来处理突发事件。

功能特点FUNCTIONAL CHARACTERISTICS

· 寬廣的工作電壓：(指令週期為4個CPU clock，亦即4T模式)
Ø2.0V ~ 5.5V @系統頻率≦8MHz。
Ø2.2V ~ 5.5V @系統頻率＞8MHz。

· 宽广的工作温度：-40°C ~ 85°C；2Kx14位的程序存储器空间。128字节的通用数据存储器空间。

· 14根可分别单独控制输入输出方向的I/O脚（GPIO）、PA[7:0]、PB[5:0]。

· PA[5,3:0]及PB[3:0]可选择输入时使用内部下拉电阻。 PA[7:6,4:0]及PB[5:0]可选择输入时使用内部上拉电阻。

· PB[5:0]可选择内部上拉电阻或开漏输出（Open-Drain）。
 PA[5]可选择当作输入或开漏输出（Open-Drain）。

· 8级深度硬件堆栈（Stack）。
访问数据有直接或间接寻址模式。

· 一组8位上数定时器（Timer0）包含可编程的预分频器。二组10位下数定时器（Timer1,3）可选自动重载或连续下数计时。

·  五个10位的脉冲宽度调变输出（PWM1、2、3、4、5），PWM1/2共享Timer1；PWM3/4/5共享Timer3。一个蜂鸣器输出（BZ1）。

· 38/57KHz红外线载波（IR）频率可供选择，同时载波之极性也可以通过寄存器选择。内置准确的低电压侦测（LVD）。内置准确的电压比较器（Voltage Comparator）。

· 内置上电复位电路（POR）。 内置低压复位功能（LVR）。
内置看门狗计时（WDT），可由配置字节（Configuration Word）控制开关。

· 内置电阻/频率转换器（RFC）功能。
 双时钟机制，系统时钟可以随时切换高速振荡或者低速振荡。

· 高速振荡时钟: E_HXT（超过6MHz外部高速晶振）
E_XT（455K~6MHz外部晶振）
I_HRC（1~20MHz內部高速RC振荡）

· 低速振荡时钟： E_LXT（32KHz外部低速晶振）
I_LRC（內部32KHz低速RC振荡）

· 四种工作模式可随系统需求调整电流消耗：正常模式（Normal mode）、慢速模式（Slow mode）、待机模式（Standby mode）与睡眠模式（Halt mode）。

· NY8A054D九种硬件中断；NY8A054D在待机模式（Standby mode）下的九种唤醒中断；

· NY8A054D在睡眠模式（Halt mode）下的四种唤醒中断：
 WDT中断。PA/PB输入状态改变中断。 两组外部中断。

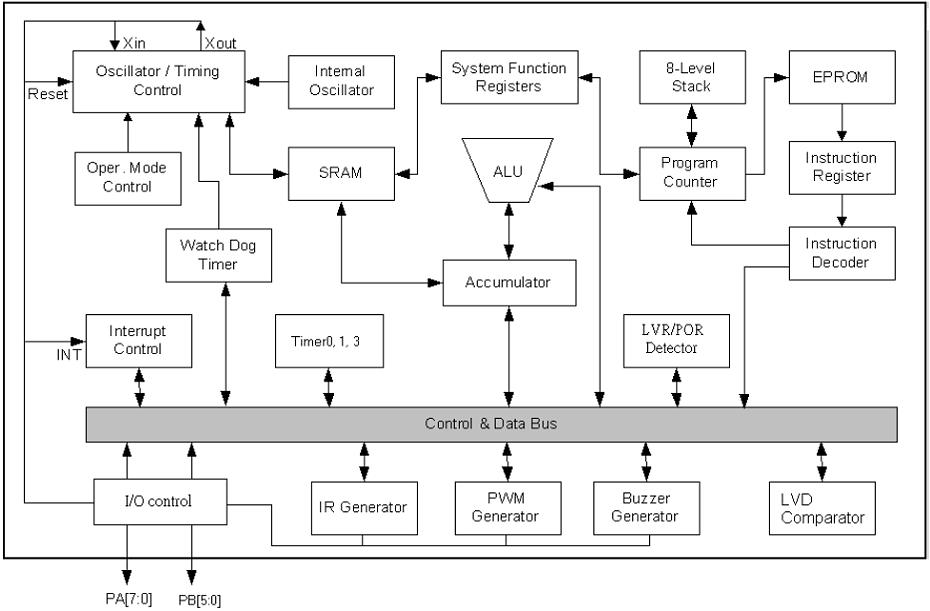

功能框图FUNCTIONAL BLOCK DIAGRAM

引脚排列图PIN LAYOUT

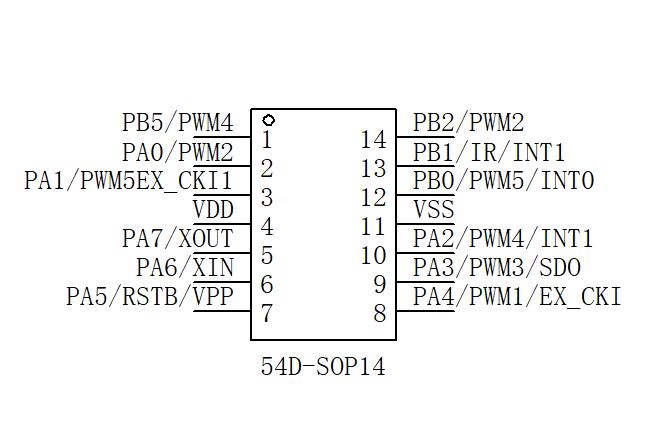

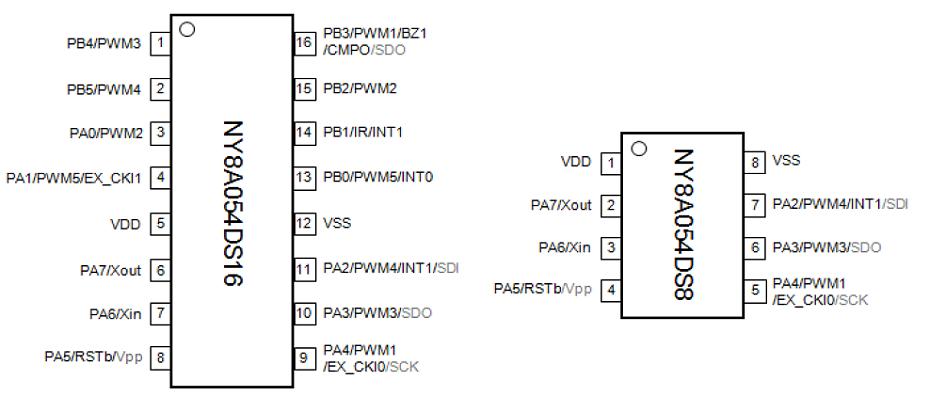

NY8A054D引脚图

引脚说明PIN DESCRIPTION

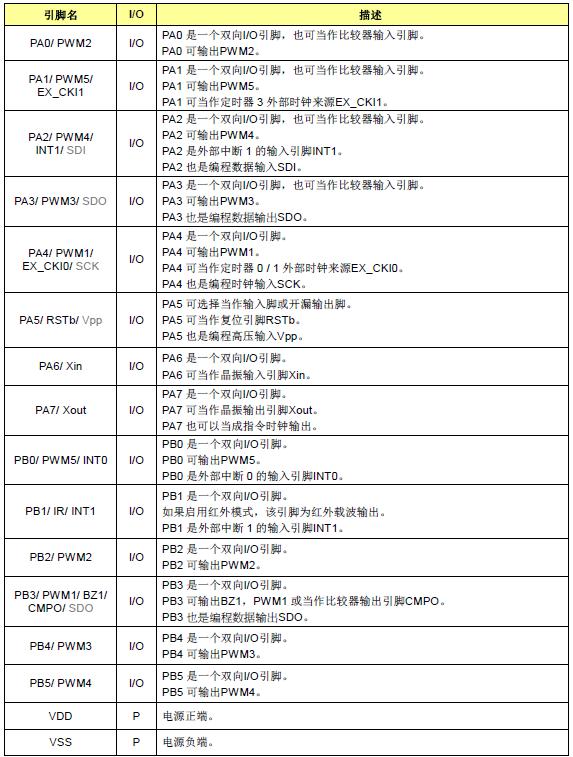

NY8A053D引脚说明

封装尺寸PACKAGE SIZ

8引脚SOP（150毫寸）

16引脚SOP（150毫寸）
