YX153AB 8位OTP单片机

YX153AB包含上电复位，LVD复位，上电复位定时器，振荡启动定时器，看门狗定时器，EPROM，SRAM，三态I/O口，I/O口上拉、下拉、漏极开路控制，睡眠节能模式，实时可编程时钟/计数器，中断，睡眠唤醒，EPROM配置字保护。三种振荡配置可选，包括节能振荡、RC振荡。

产品概述PRODUCT OVERVIEW

YX153AB是一款基于8位OTP的CMOS微控制器，它精简指令集构架带有42条指令。

YX153AB包含上电复位，LVD复位，上电复位定时器，振荡启动定时器，看门狗定时器，EPROM，SRAM，三态I/O口，I/O口上拉、下拉、漏极开路控制，睡眠节能模式，实时可编程时钟/计数器，中断，睡眠唤醒，EPROM配置字保护。三种振荡配置可选，包括节能振荡、RC振荡。

YX153AB有1K×13位可编程程序存储器，能够直接、间接访问它的寄存器组，数据存储器。所有的特殊功能寄存器包括PC已置入数据存储器。

功能特点FUNCTIONAL CHARACTERISTICS

· 42条配置字指令； 13位宽指令，8位宽数据，5级堆栈

· 除双周期程序的指令外，其他指令均为单周期指令；整个ROM区域能被GOTO、CALL指令访问

· 运行速率：直流20兆时钟输入；直流100纳秒指令周期；直接、间接两种地址访问模式

· 带有8位可编程预分频的8位实时时钟/定时器

· 内置上电复位；内置低压检测；上电复位定时器和晶振启动定时器

· 芯片看门狗带有可操作内部振荡，软件可控制看门狗使能

· 两组I/O 口，IOA和IOB可独立控制，软件可控制 I/O 口上拉、下拉、漏极开路

· 一个内部中断源：定时器 0 溢出，两个外部中断源：INTpin 脚中断，IOB 输入变化中断

· 可从睡眠模式被唤醒通过 INTpin 脚或者IOB输入变化

· 节能睡眠模式；内置 兆，4兆，1兆和455k内部RC振荡；可编程配置字保护

· 可选振荡配置：ERC：外部电阻/电容振荡、HF：高频晶体振荡、XT：晶体振荡、LF：低频晶体振荡、IRC：内部电阻/电容振荡、ERIC：外部电阻/电容振荡

· 宽操作电压范围：EPROM：2.3V to 5.5V

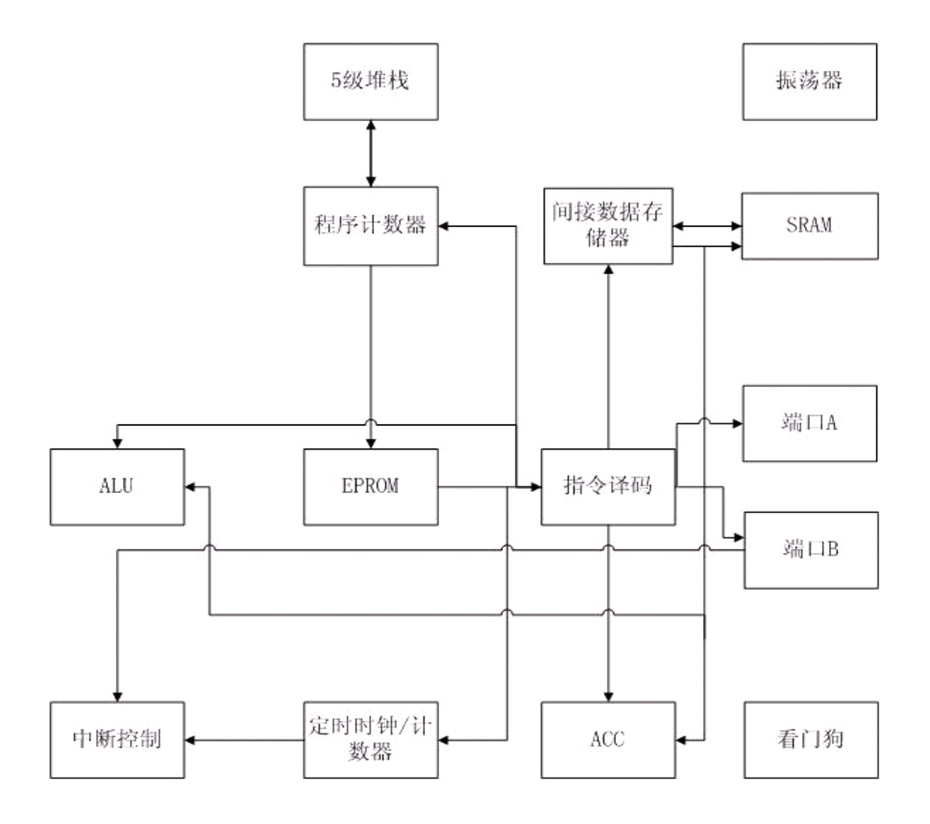

功能框图FUNCTIONAL BLOCK DIAGRAM

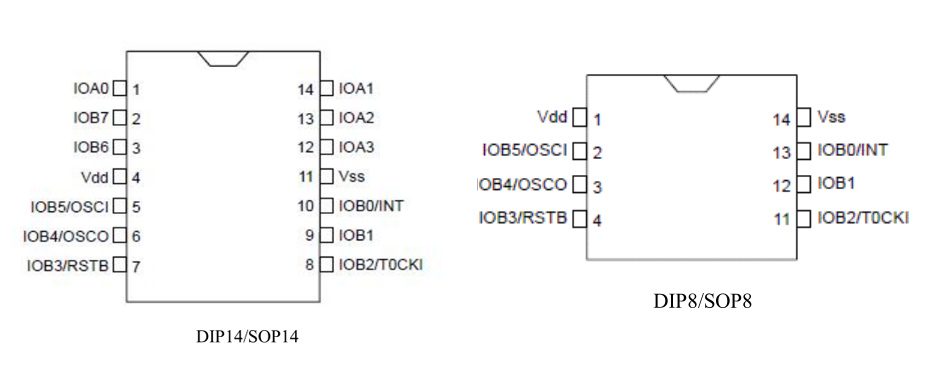

引脚排列图PIN LAYOUT

YX153AB引脚排列图

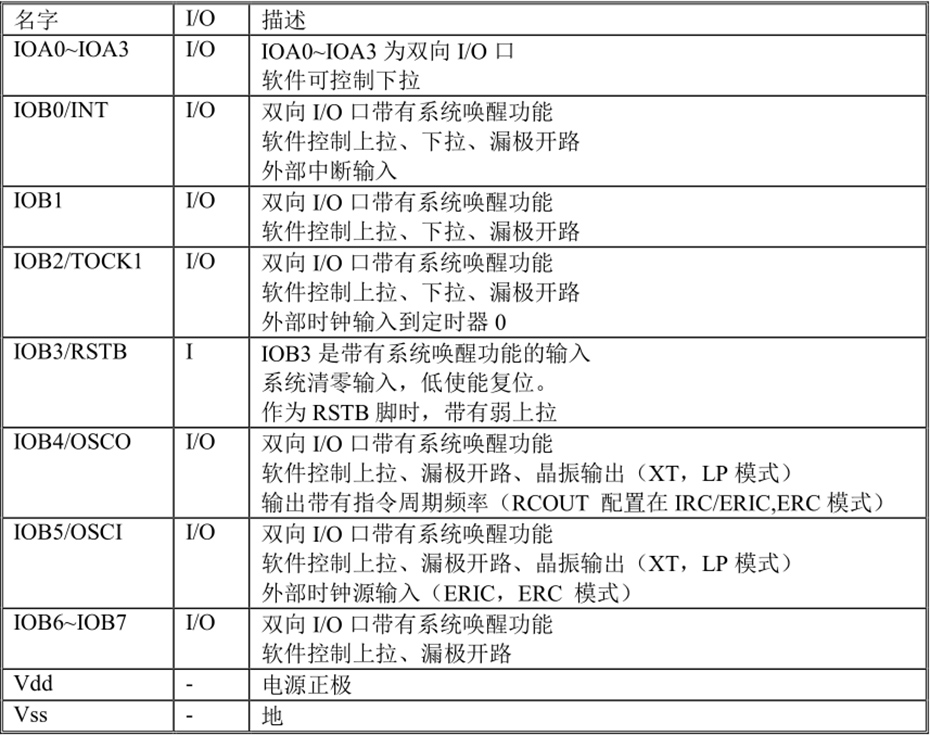

引脚说明PIN DESCRIPTION

YX153AB引脚说明

封装尺寸PACKAGE SIZE

DIP14外形图与封装尺寸

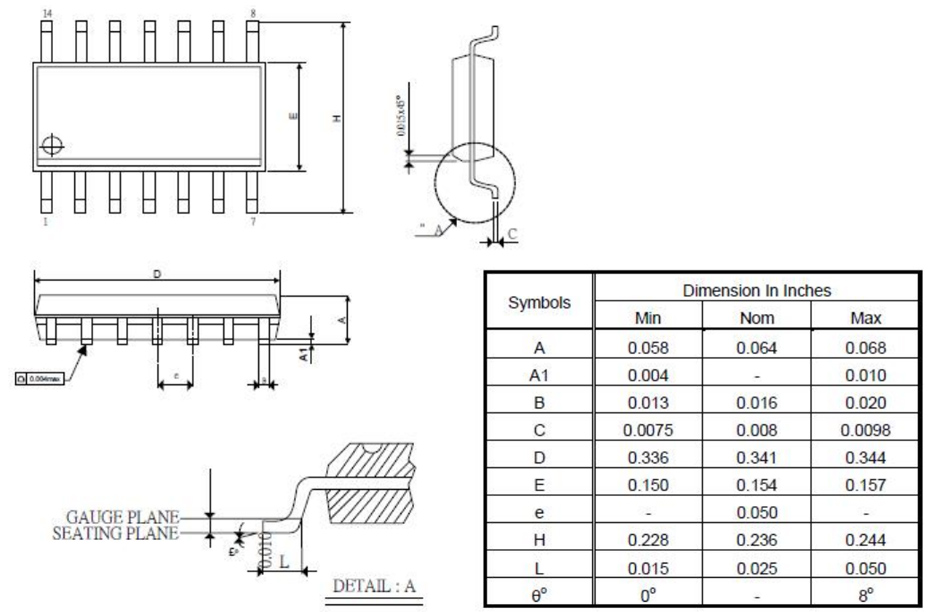

SOP14外形图与封装尺寸

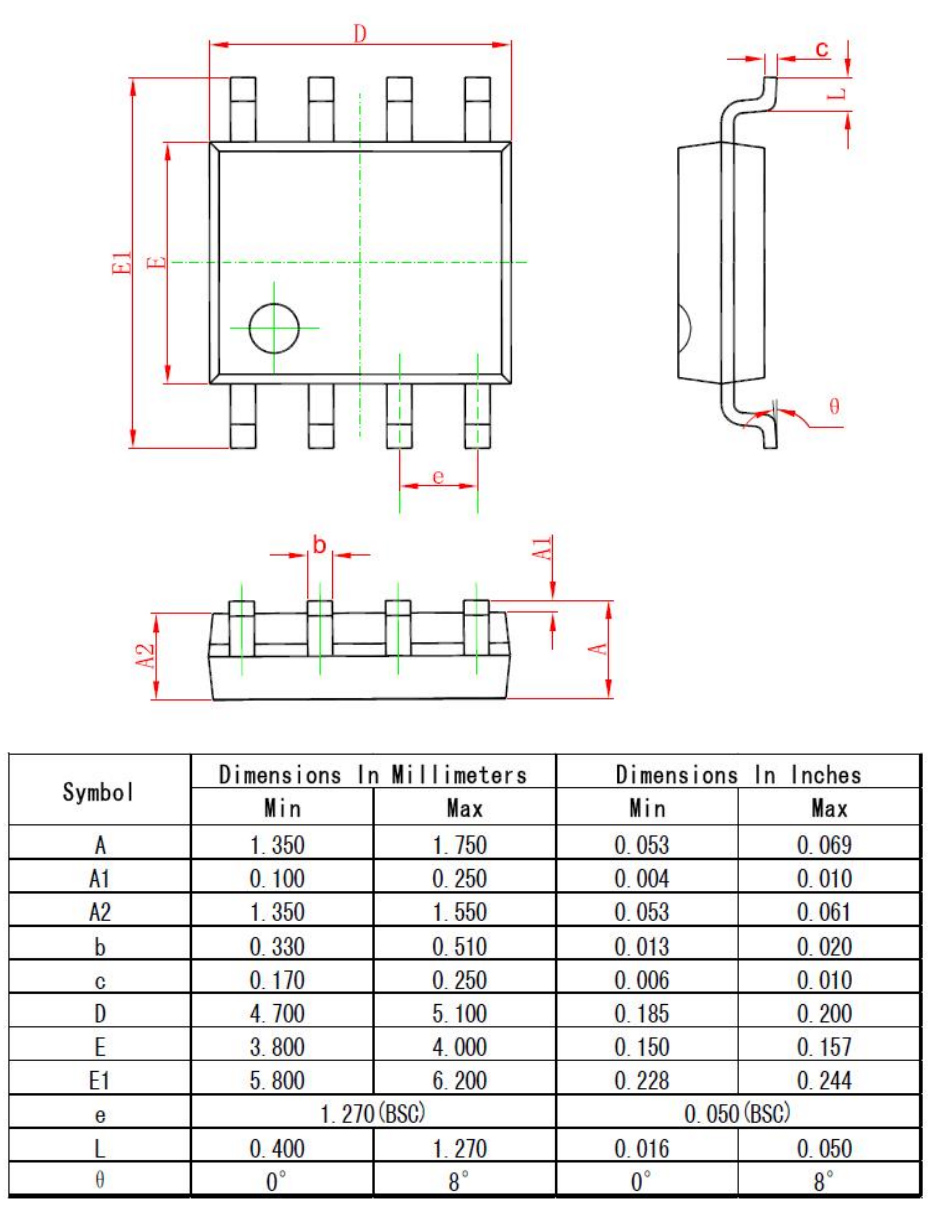

SOP8外形图与封装尺寸
