产品概述PRODUCT OVERVIEW

YX372是采用低功耗高速CMOS工艺设计开发的8位单片机，该控制器有片内2K×13位一次性编程ROM(OTP-ROM)。

功能特点FUNCTIONAL CHARACTERISTICS

· CPU配置：2K×13 位片内ROM、80×8位片内寄存器(SRAM)、8级堆栈用于子程序嵌套、5V/4 MHz 工作条件下耗电流低于1.5 mA、3V/32kHz 工作条件下耗电流典型值为15μA、休眠模式下耗电流典型值为2μA

· I/O端口配置：3组双向I/O端口: P5, P6, P7、18 I/O 引脚、唤醒端口: P5、8个可编程下拉I/O引脚(P50 ~ P57)、16个可编程上拉I/O引脚(P50 ~ P57) (P60 ~ P67)、8个可编程漏极开路I/O引脚(P60 ~ P67)、14个可编程高灌I/O引脚(P51 ~ P54, P56 ~ P57) (P60 ~ P67)、外部中断: P60

· 工作电压范围：2.1V~5.5V @ 0℃~70℃ (商规)、2.3V~5.5V@ -40℃~85℃ (工规)

· 工作频率范围(基于2个时钟周期)：晶振模式: DC ~ 16 MHz, 4.5V;DC ~ 8 MHz, 3V; DC ~ 4 MHz, 2.1V、ERC模式: DC ~ 2 MHz, 2.1V；IRC 模式

· 振荡模式：16 MHz, 4 MHz, 1 MHz, 8 MHz； 快速启动时间，在XT模式(VDD: 5V, 晶振: 4 MHz, C1/C2: 15pF)下只需0.8ms, 在IRC模式(VDD: 5V, IRC: 4 MHz)下只需10μs。

· 外设配置：8位实时时钟/计数器(TCC)，其时钟源；边沿触发和溢出中断可选、4级可编程电压检测(LVD)：4.5V, 4.0V, 3.3V, 2.2V、上电复位和可编程电压复位POR:1.8V(默认), (LVR) : 4.0V, 3.5V, 2.7V；8通道解析度为12位的模数转换器；一对比较器或OP(偏移电压: 小于10mV)、两个脉宽调制器(PWM)，8位分辨率

· 10个可用中断：TCC 溢出中断、输入端口状态改变中断（可唤醒休眠模式）、外部中断、ADC转换完成中断、比较器状态改变中断、低电压检测(LVD) 中断、PWM1~2 周期匹配中断、PWM1~2 占空比匹配中断

· 特性：可编程的自由运行看门狗定时器(4.5 ms : 18 ms)、休眠省电模式、上电电压侦测器、高抗EFT特性(4MHz及以下抗EFT性能更好)；封装形式：SOP14/SOP16/SOP20

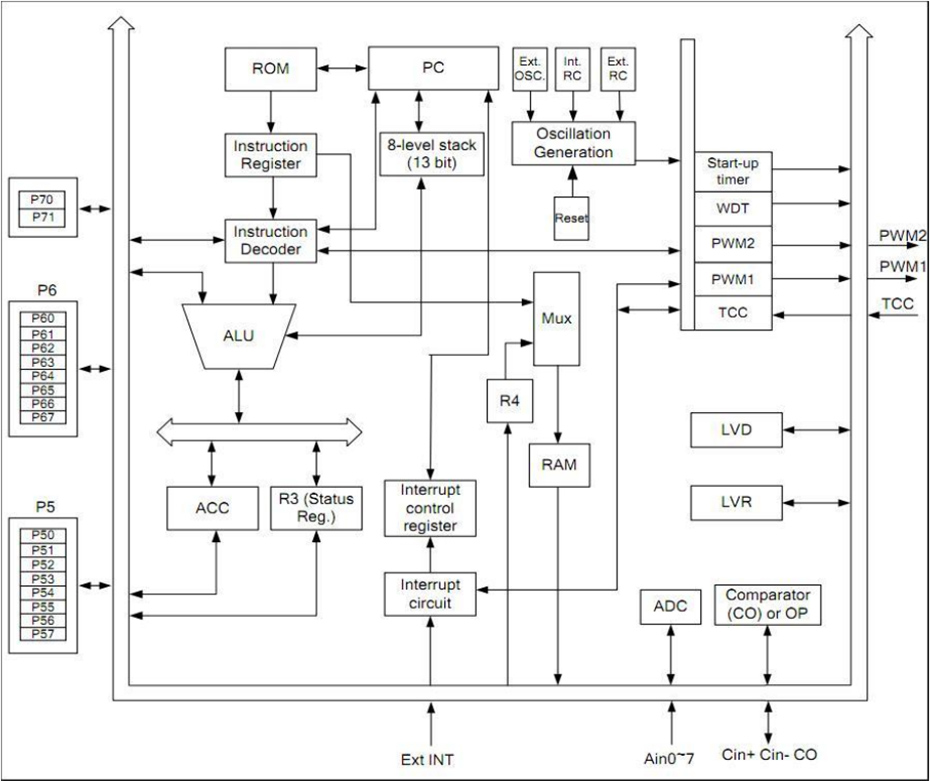

功能框图FUNCTIONAL BLOCK DIAGRAM

引脚排列图PIN LAYOUT

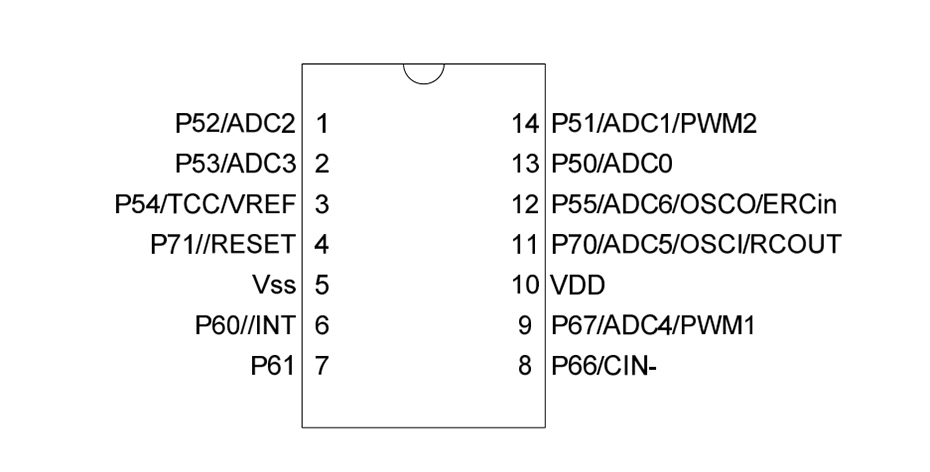

SOP14引脚排列图

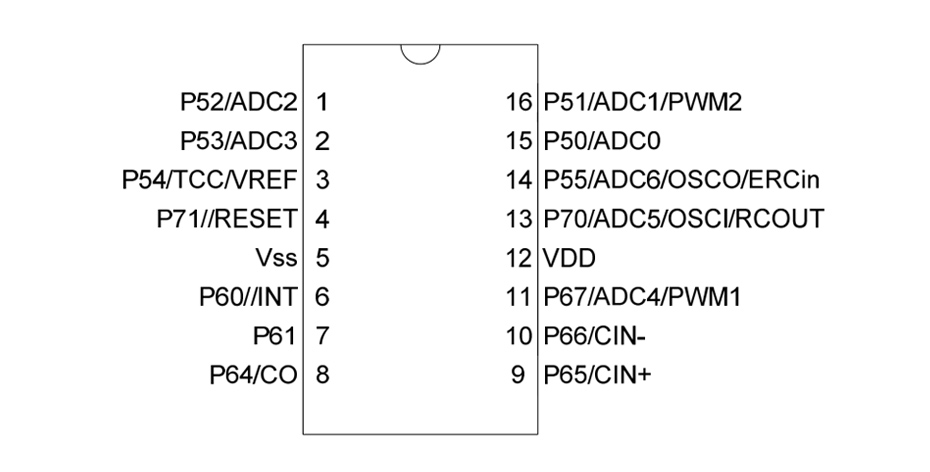

SOP16引脚排列图

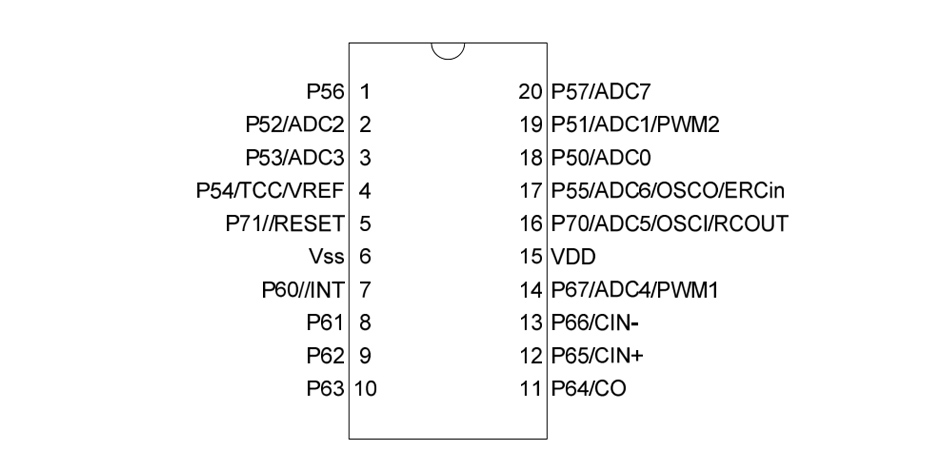

SOP20引脚排列图

引脚说明PIN DESCRIPTION

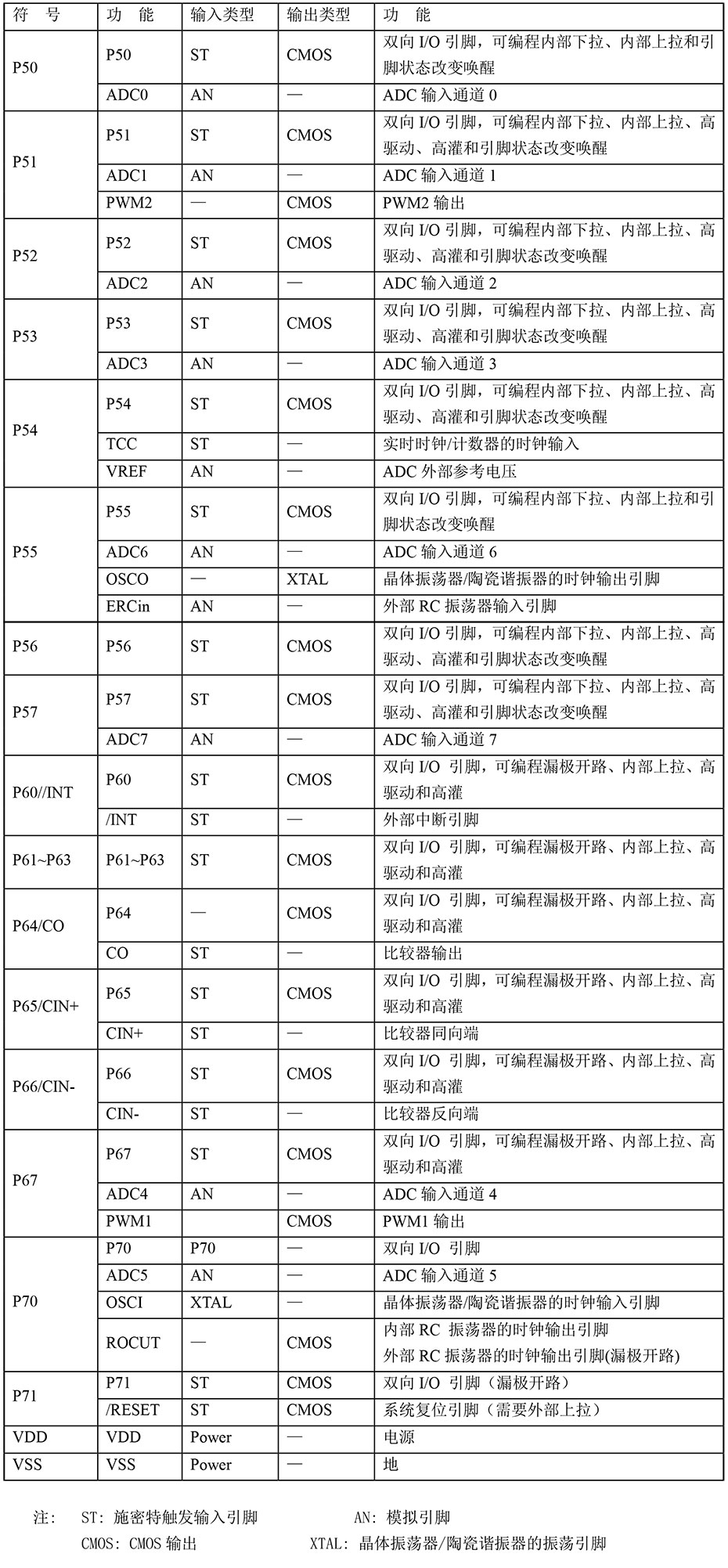

引脚说明及结构原理图

封装尺寸PACKAGE SIZE

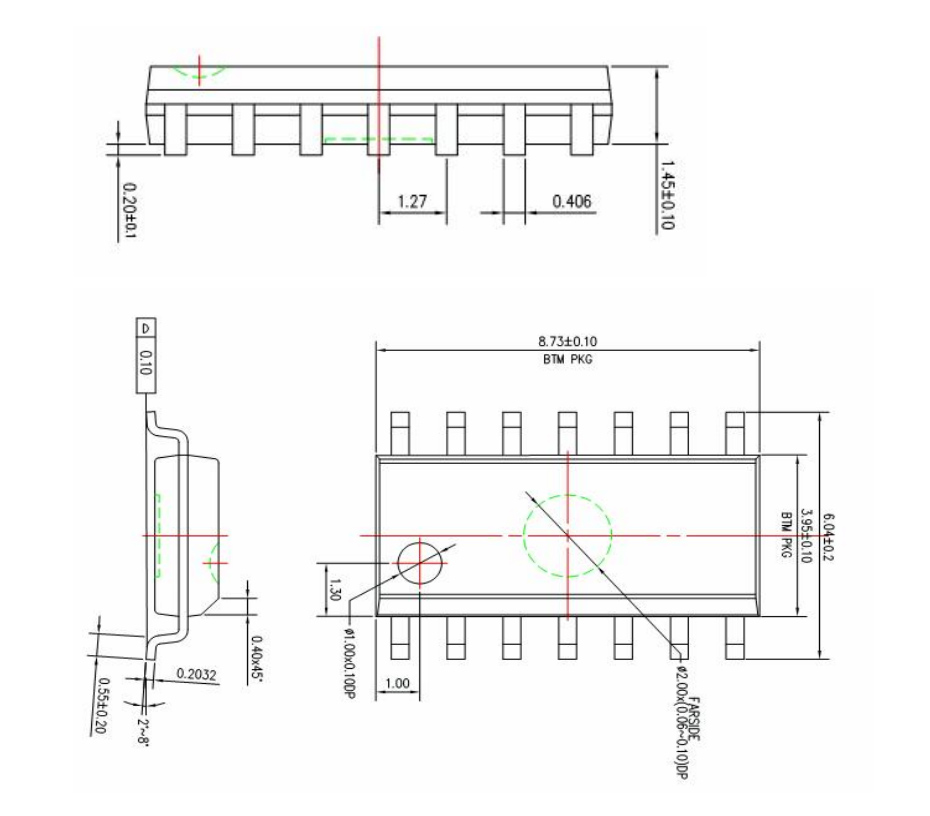

SOP14外形图与封装尺寸

SOP16外形图与封装尺寸

SOP20外形图与封装尺寸
