产品概述PRODUCT OVERVIEW

YX2602单机片 是一款8位高性能精简指令集 OTP-ROM 单片机,具有 1K OTP ROM。其高抗干扰性能在小家电领域有广泛应用。

功能特点FUNCTIONAL CHARACTERISTICS

· 存储器：ROM：OTP、1K*16位；RAM：48字节

· I/O引脚配置：输入/输出口：P0, P1, P5.；输入口：P1.5.；可编程漏极开路端：P1.0.；唤醒功能端：P0, P1 电平触发；内部上拉电阻：P0, P1, P5.；外部中断信号沿触发：P0.0（寄存器PEDGE控制）

· 3级低电压检测系统(LVD)：可监控系统电源(若低于设定LVD则复位)；工作电压：VDD: 2.4V~5.5V

· 强大的指令系统：单周期指令系统（1T）、大部分指令仅需一个周期、跳转指令JMP可在整个ROM区执行、子程序条用指令CALL可在整个ROM区执 行、查表指令MOVC可寻址整个ROM区

· 3个中断源：2个内部中断源：T0、TC0；1个外部中断源：INT0

· 两个8位定时/计数器：TC0：自动装载定时器/计数器/蜂鸣器(BUZZER)输出；T0：基本定时/计数器，具有0.5sec实时时钟功能（RTC）

· 内置看门狗定时器，其时钟源由内部低速RC振荡提供（16KHz@3V，32KHz@5V）
封装形式：SOP18/DIP18

· 工作模式：普通模式：高、低速时钟同时工作；低速模式：只有低速时钟工作；睡眠模式：高、低速时钟都停止工作；绿色模式：有T0周期性的唤醒

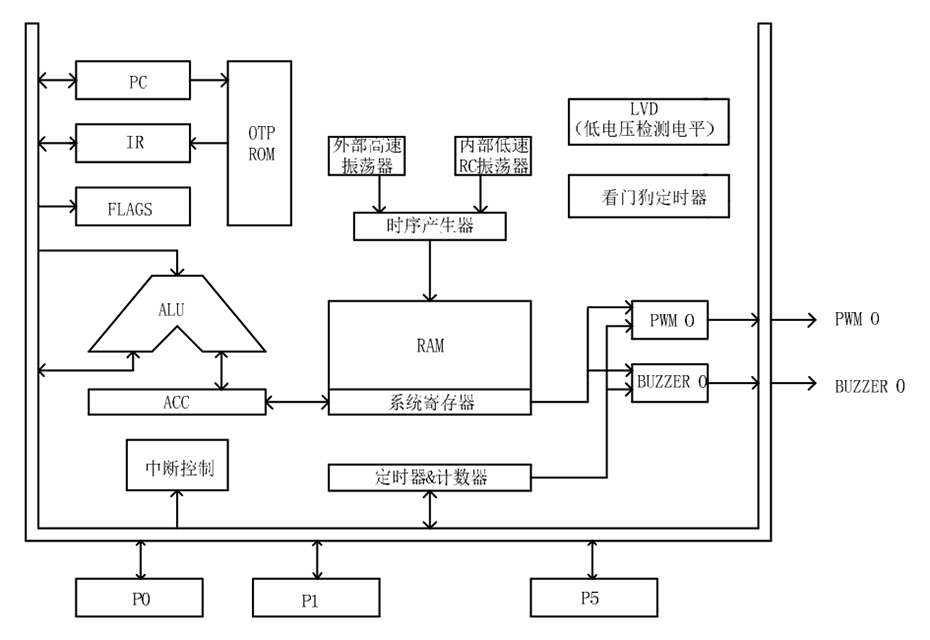

功能框图FUNCTIONAL BLOCK DIAGRAM

引脚排列图PIN LAYOUT

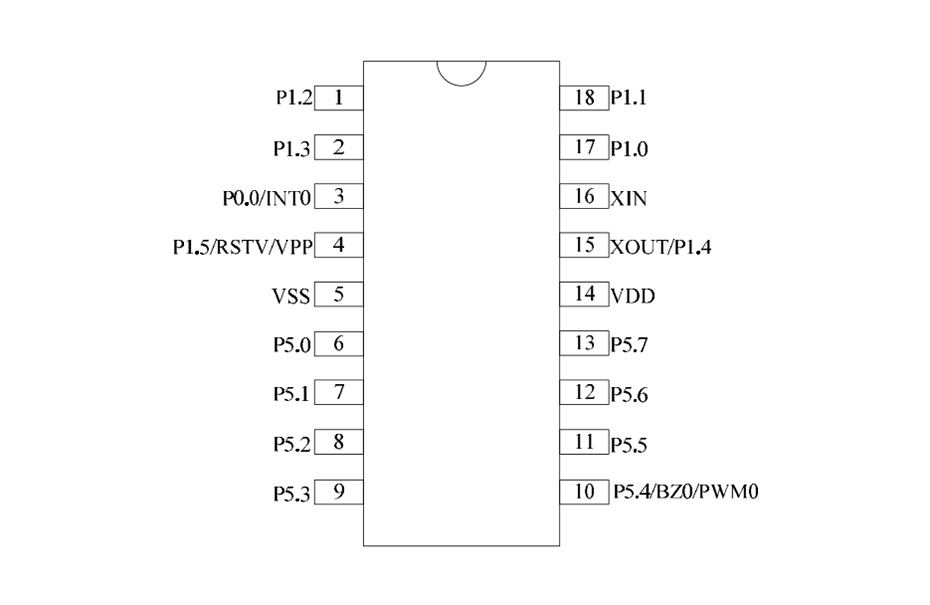

SOP18/DIP18引脚排列图

引脚说明PIN DESCRIPTION

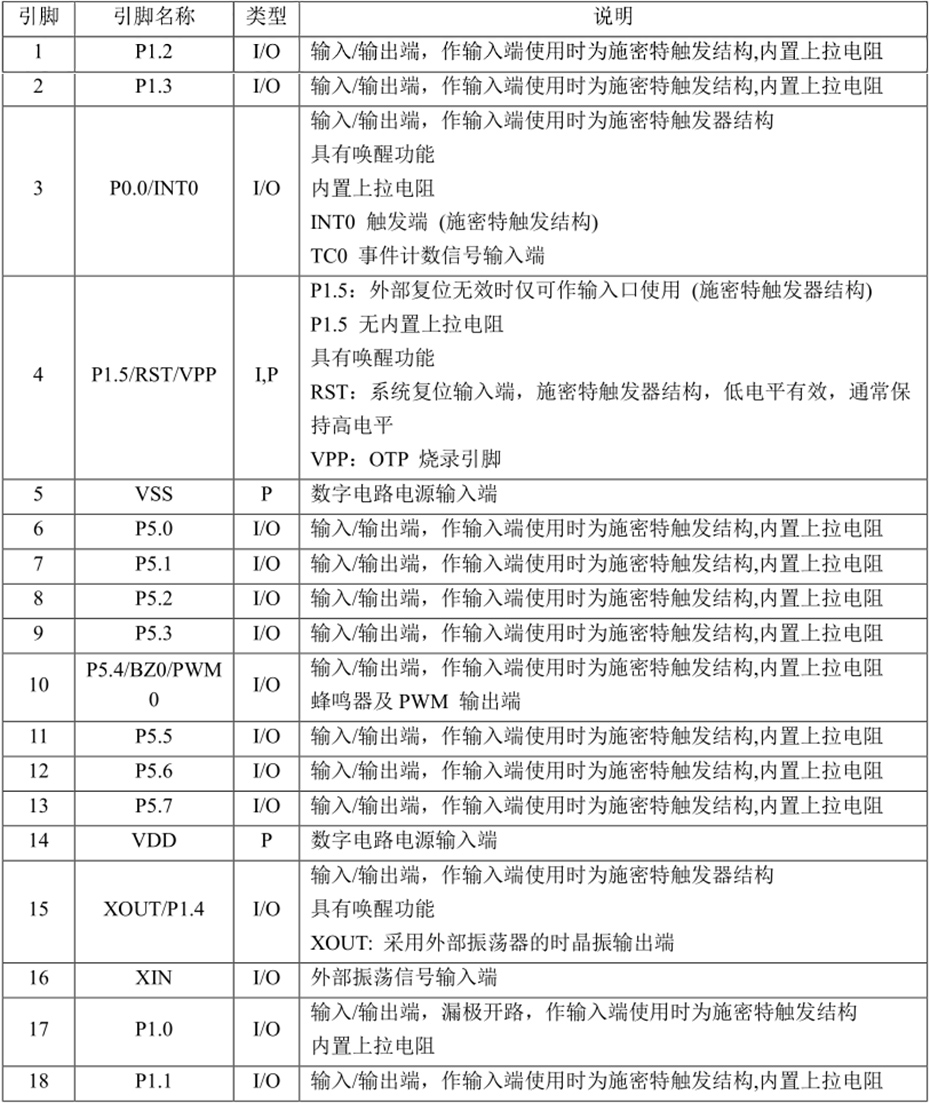

引脚说明及结构原理图

封装尺寸PACKAGE SIZE

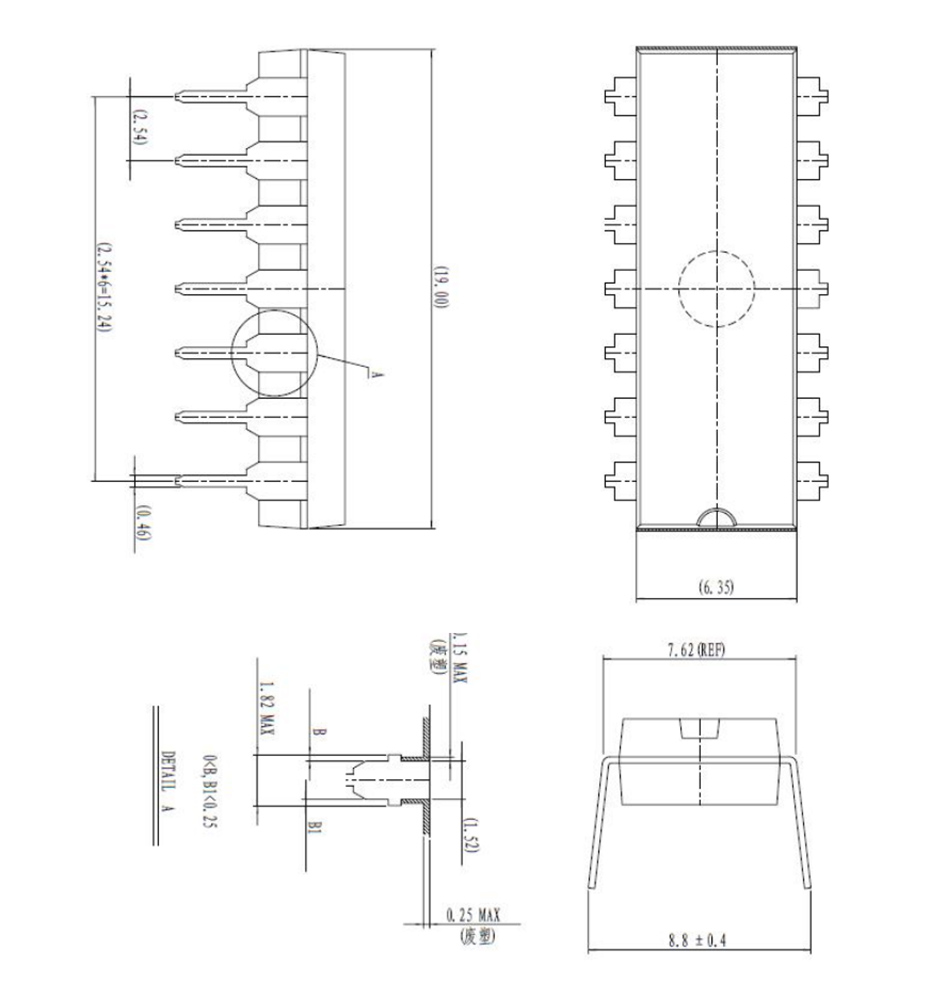

DIP18外形图与封装尺寸

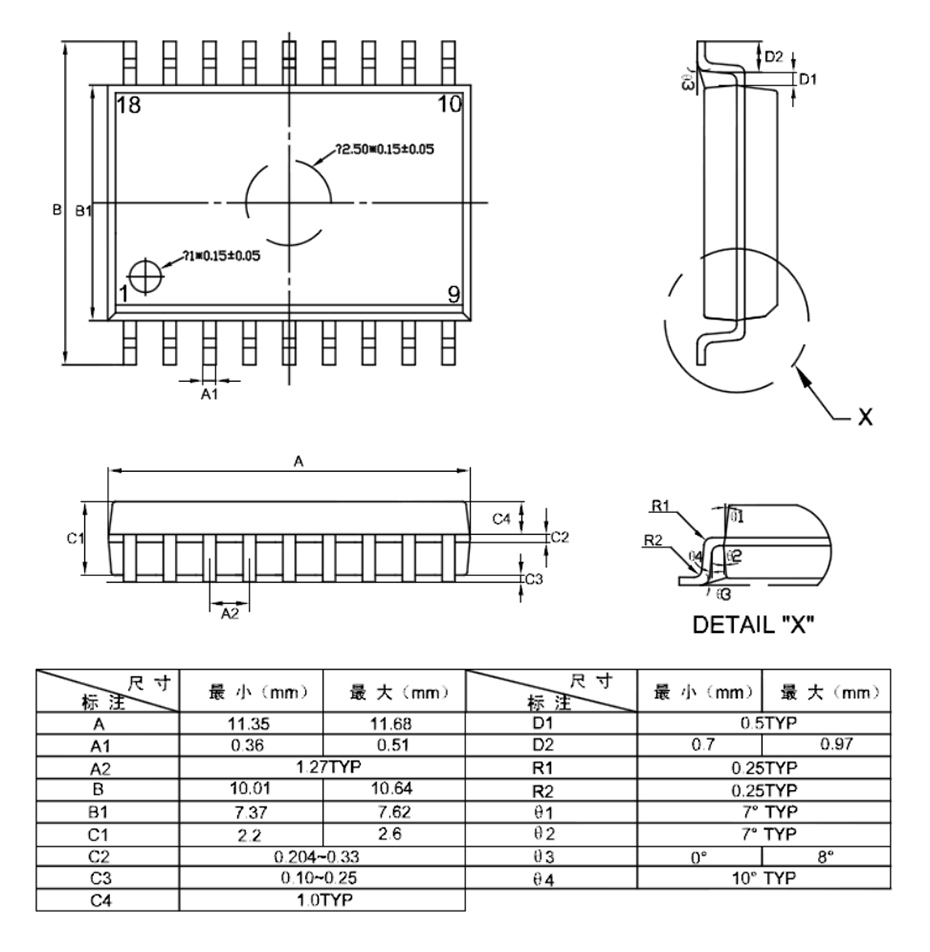

SOP18外形图与封装尺寸
