产品概述PRODUCT OVERVIEW

YX2711是一块8位的单片机电路，主要应用于为家电产品提供高抗干扰性能解决方案。

功能特点FUNCTIONAL CHARACTERISTICS

· 存储器配置：OTP ROM 空间：1K * 16 位；RAM 空间：64 字节。4层堆栈缓存器

· I/O引脚配置：输入输出双向端口：P0、P4、P5；单向输入引脚：P0.4，与复位引脚共用；具有唤醒功能的端口：P0 电平触发；内置上拉电阻端口：P0、P4、P5；外部中断引脚：P0.0：由寄存器PEDGE 控制；P0.1：下降沿触发

· 3级低电压检测系统(LVD)：系统复位，监控系统电源；5个中断源：3个内部中断：TC0、TC1、ADC；2个外部中断：INT0、INT1。

· 强大的指令系统：单周期指令系统（1T）、大部分指令仅需一个周期、跳转指令JMP可在整个ROM区执行、调用指令CALL可在整个ROM区执行、查表指令MOVC可寻址整个ROM区

· 5+1通道12位ADC.：5个外部ADC 输入；一个内部电池检测；内部AD参考电压（VDD、4V、3V、2V）

· 两个8位定时/计数器：TC0：自动装载定时器/计数器/PWM0/ Buzzer输出；TC1：自动装载定时器/计数器/PWM1/ Buzzer 输出。

· 内置看门狗定时器，其时钟源由内部低速RC振荡提供（16KHz@3V，32KHz@5V）

· 双时钟系统：外部高速时钟：RC 模式，高达10 MHz；外部高速时钟：晶体模式，高达16 MHz；内部高速时钟：RC 模式，高达16MHz；内部低速时钟：RC 模式，16KHz(3V)，32KHz(5V)

· 工作模式：普通模式：高、低速时钟同时工作；低速模式：只有低速时钟工作；睡眠模式：高、低速时钟都停止工作；绿色模式：由TC0 周期性的唤醒

· 封装形式：P-DIP 14 pins；SOP 14 pins；SSOP 16 pins；SOP8

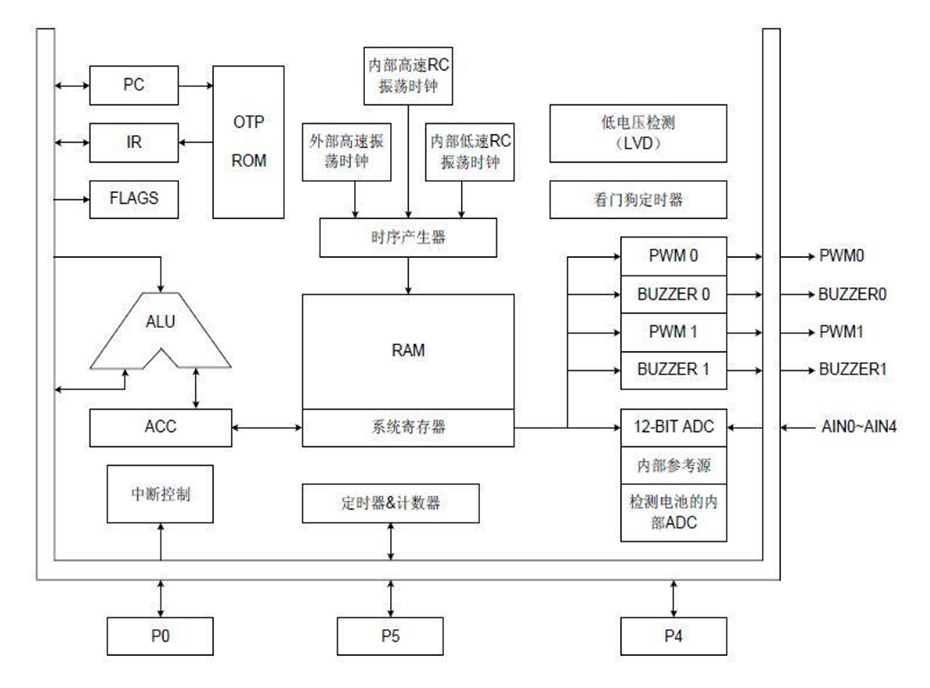

功能框图FUNCTIONAL BLOCK DIAGRAM

引脚排列图PIN LAYOUT

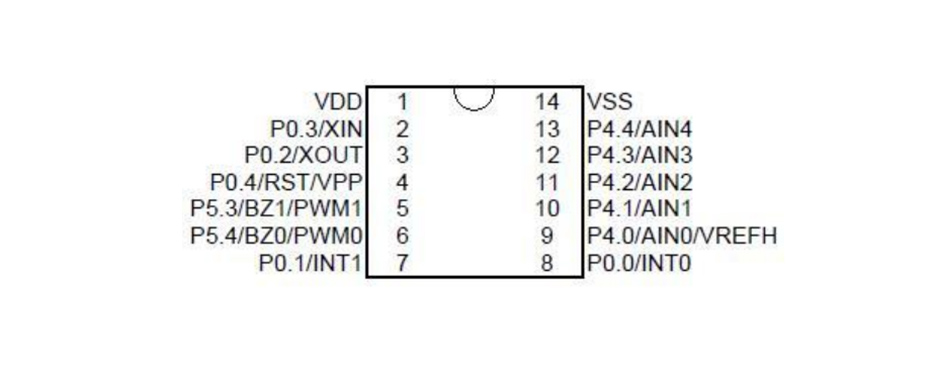

P-DIP14/SOP14引脚排列图

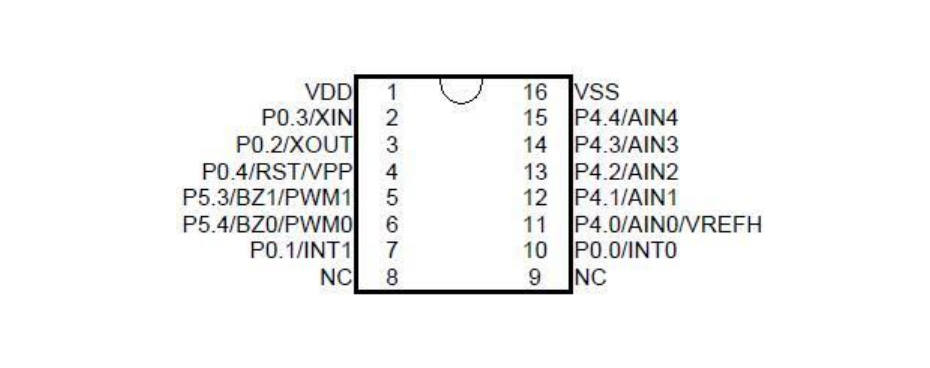

SSOP16引脚排列图

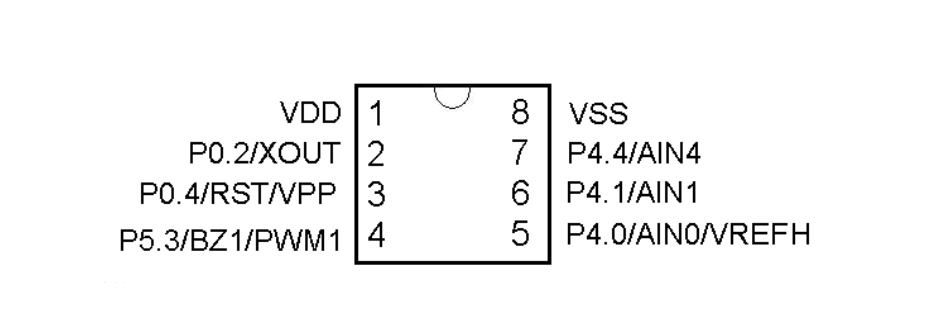

SOP8引脚排列图

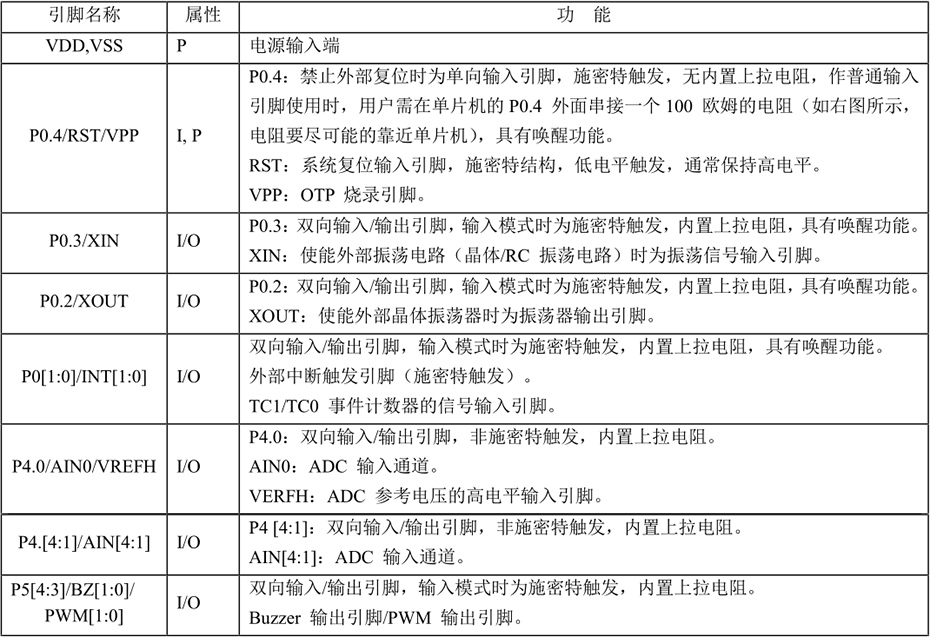

引脚说明PIN DESCRIPTION

引脚说明及结构原理图

封装尺寸PACKAGE SIZE

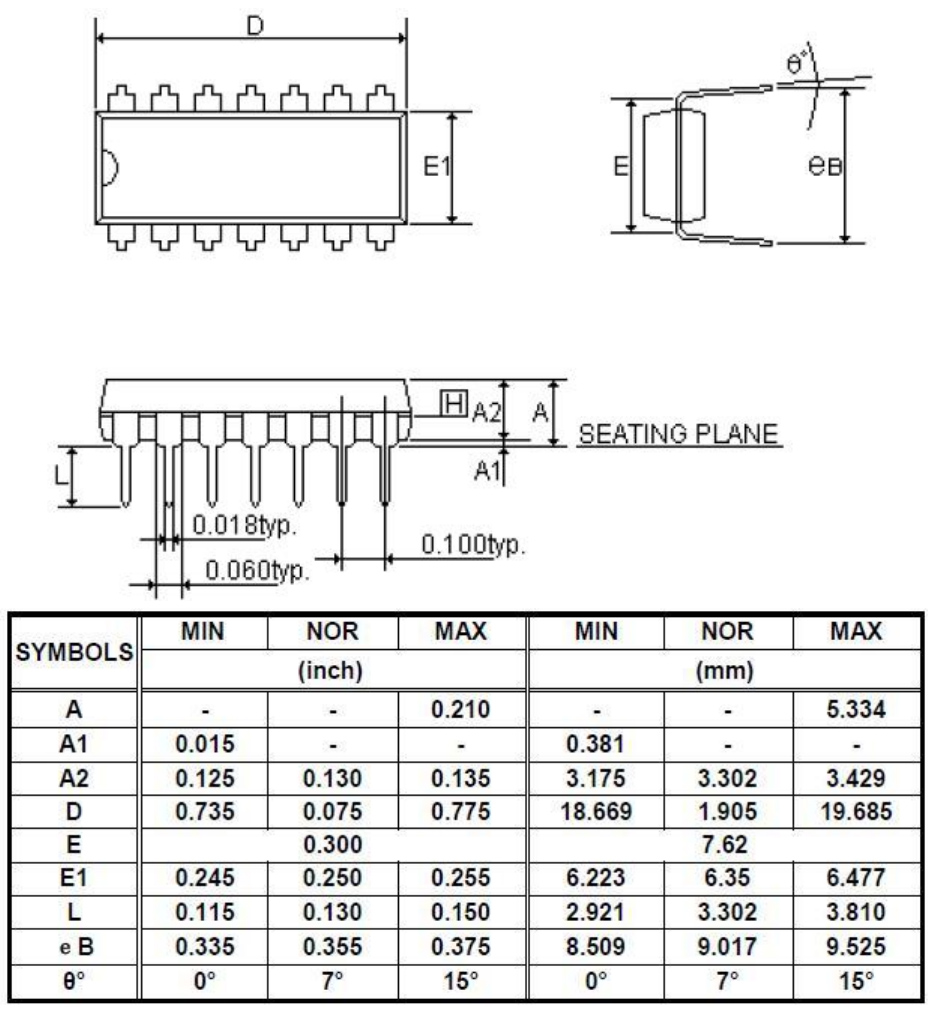

P-DIP14外形图与封装尺寸

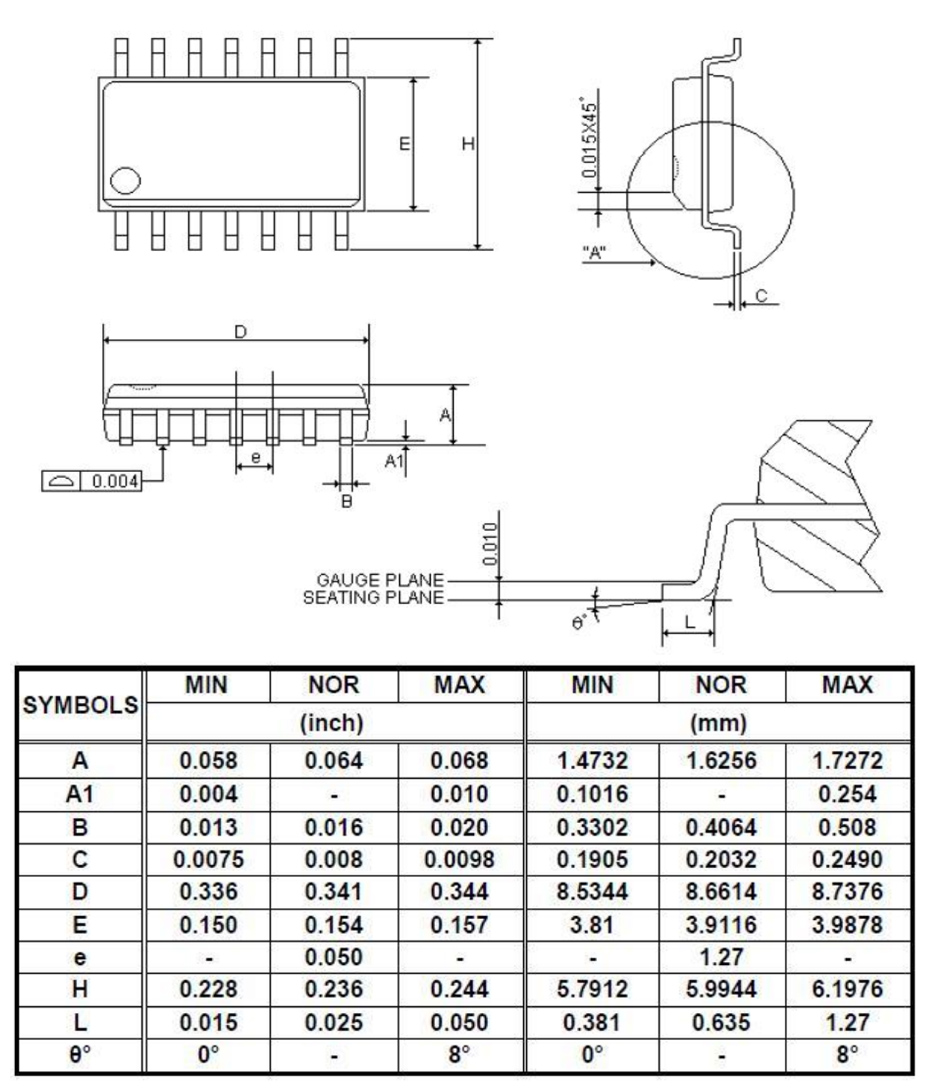

SSOP14外形图与封装尺寸

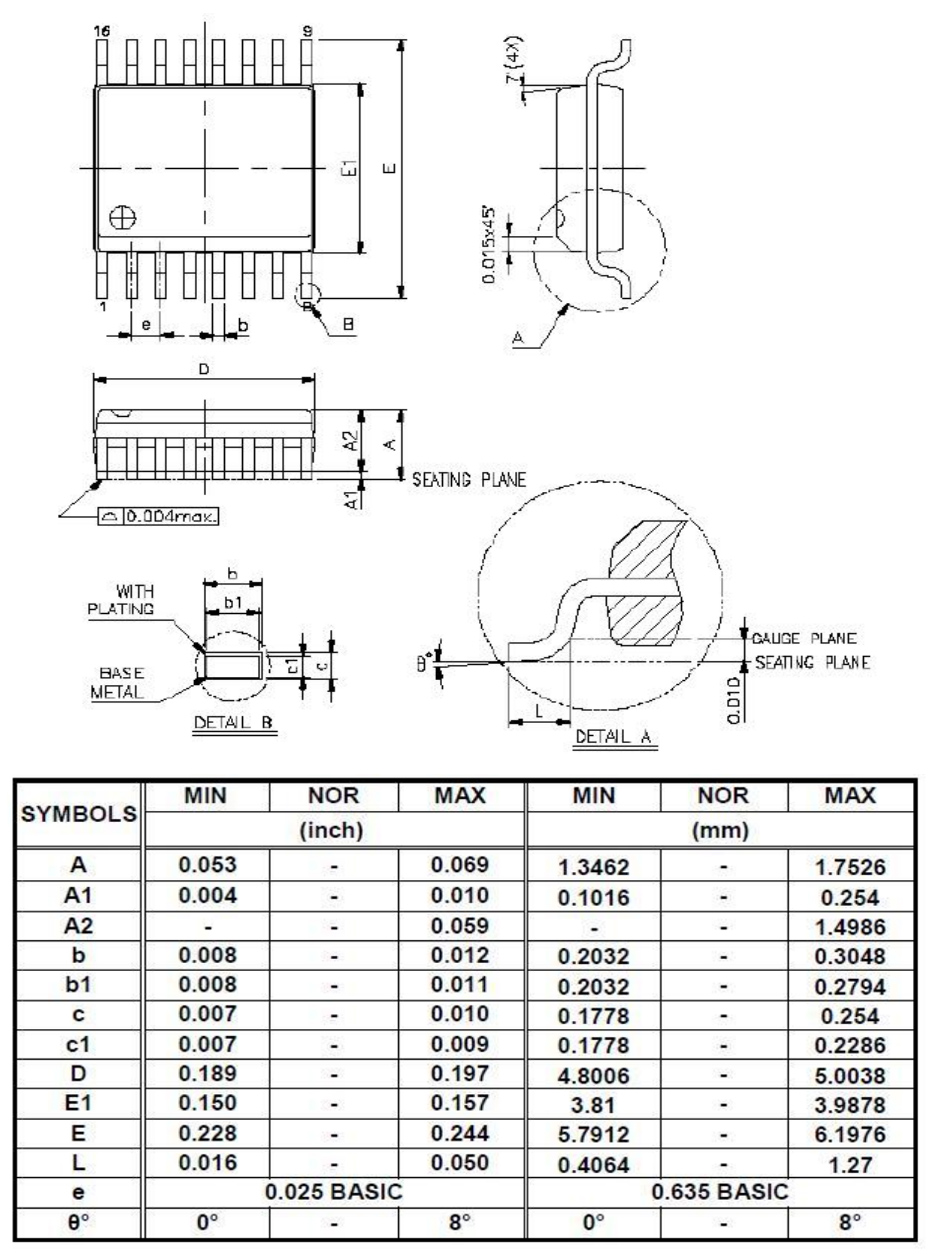

SSOP16外形图与封装尺寸

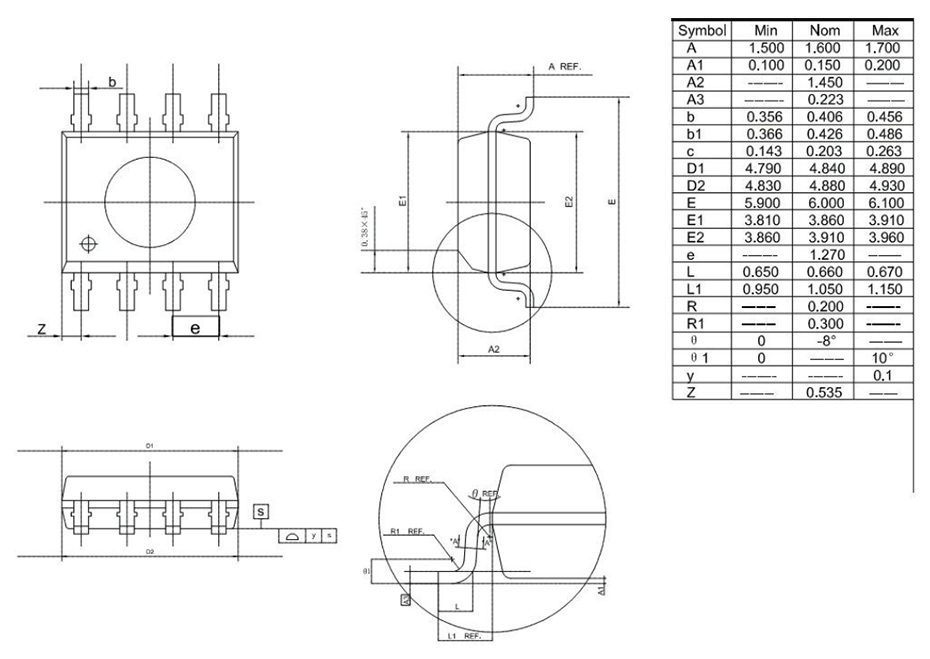

SOP8外形图与封装尺寸
