YX2712J单片机可以替代松翰SN8P2711B型号，程序直接转换使用，不需要修改PCB，因此YX2712J的成本更低，让微薄的利润再增添一笔，YX单片机更加节省成本！
产品概述PRODUCT OVERVIEW
YX2712J 是以EPROM作為記憶體的8位元微控制器，專為家電或量測等等的I/O應用設計。採用CMOS製程並同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。NY8B072A 核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有55條指令。除了少數指令需要2個時序，大多數指令都是1個時序即能完成，可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又複雜的應用。
YX2712J 內建高精度十二加一通道十二位元類比數位轉換器，與高精度電壓比較器，足以應付各種類比介面的偵測與量測。
在I/O的資源方面，YX2712J有18根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面，YX2712J內建了可選擇頻率的大電流輸出紅外載波發射口(PA3)，電流可在3V供電時達到340mA。
YX2712J有四組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外YX2712J提供3組10位元解析度的PWM輸出，3組蜂鳴器輸出可用來驅動馬達、LED、或蜂鳴器等等。
YX2712J 採用雙時鐘機制，高速振盪或者低速振盪都可以分別選擇內部RC振盪或外部Crystal輸入。在雙時鐘機制下，YX2712J可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。並且微控制器在使用內部RC高速振盪時，低速振盪可以同時使用外部精準的Crystal計時。可以維持高速處理同時又能精準計算真實時間。
在省电的模式下，如待机模式（Standby mode）与睡眠模式（Halt mode）中，有多个中断源可以触发来唤醒NY8A072E进入正常操作模式（Normal mode）或慢速模式（Slow mode）来处理突发事件。
功能特点FUNCTIONAL CHARACTERISTICS
· CPU 配置 ：
● 2K×16-Bit OTP ROM
● 128×8-Bit SRAM
● 4 级堆栈空间
● 2 级可编程低电压检测（LVD） 2.4V/3.6V
● 3 级可编程低电压复位（LVR） 2.0V/2.4V/3.6V
● 工作电流小于 1mA（16MHz/5V）
● 工作电流 5mA（32kHz/3V）
● 休眠电流小于 1mA（休眠模式）
· 外围模块 ：
● 5 通道 12Bit ADC 模拟转换器
● 1 通道 ADC 内部 VDD 输入检测
● 内置 ADC 基准（2V,3V,4V）
● 8Bit*2 定时器/计数器
● 8Bit*2 PWM/Buzzer 输出
· 中断源 ：
● 3 个内部中断 TC0/TC1/ADC
● 2 个外部中断 INT0/INT1
· I/O 配置 ：
● 3 组双向 IO 端口:P0，P4，P5
● 14 个 I/O 引脚 (P04 仅漏极开路输出)
● 唤醒端口:P00～P06 电平触发
● 13 个可编程上拉 I/O 引脚 (另 P04 上拉可通过 OPTION 配置)
● 外部中断:P0.0，P0.1
· 工作模式 ：
● 普通模式:高/低速时钟同时工作
● 低速模式:只有低速时钟工作
● 睡眠模式:高低速时钟都停止工作
● 绿色模式:由 TC0 周期性唤醒
· 工作电压 ：
● 工作电压范围: 1.8V～5.5V (0℃-70℃)
2.3V～5.5V (-40℃-85℃)
· 封装类型 ：
● YX2712JPD(SOP16);
● YX2712JM(SOP14);
● YX2712JD(SOP8);
● YX2712JPB(DIP16);
● YX2712JN(DIP14);
● YX2712JB(DIP8)
· 系统时钟 ：
● 内置低速振荡电路: 16KHz（3V） 32KHz (5V)
● 内置高速振荡电路: 4MHz,8MHz,16MHz,32MHz
● 外置高速振荡电路: XT 高达 16MHz

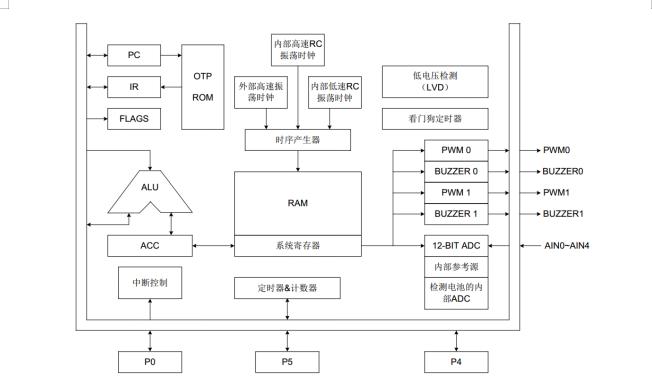

功能框图FUNCTIONAL BLOCK DIAGRAM

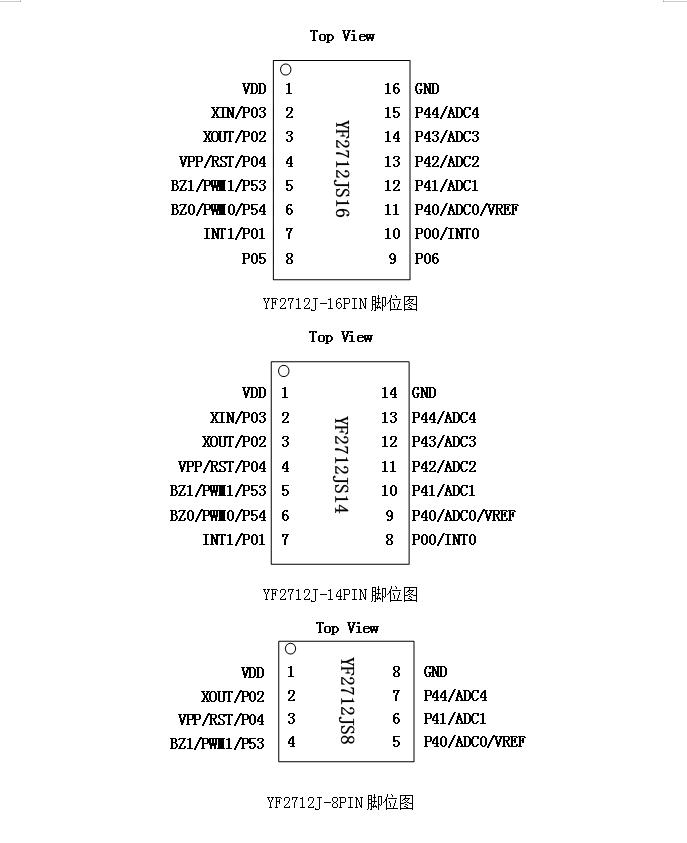

引脚排列图PIN LAYOUT

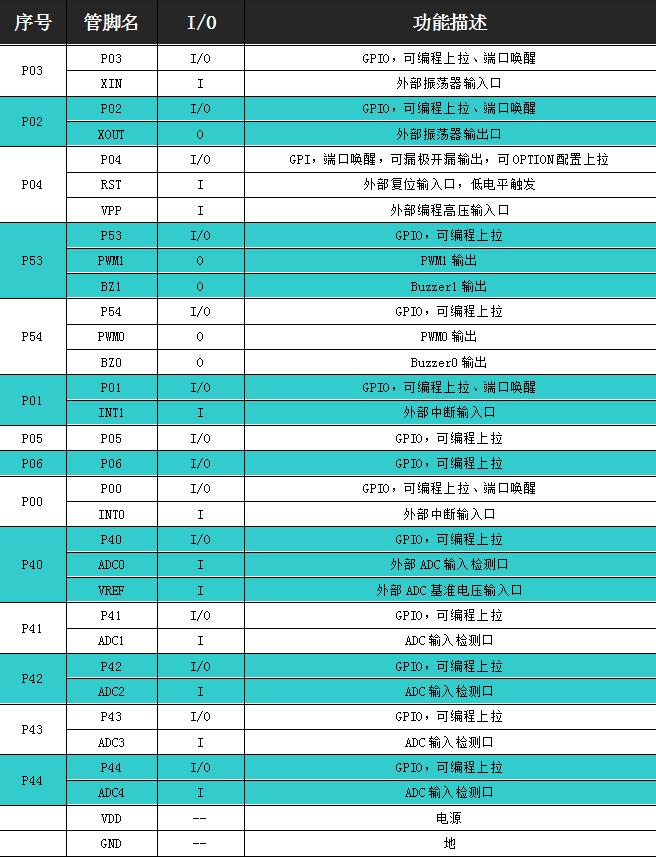

引脚说明PIN DESCRIPTION

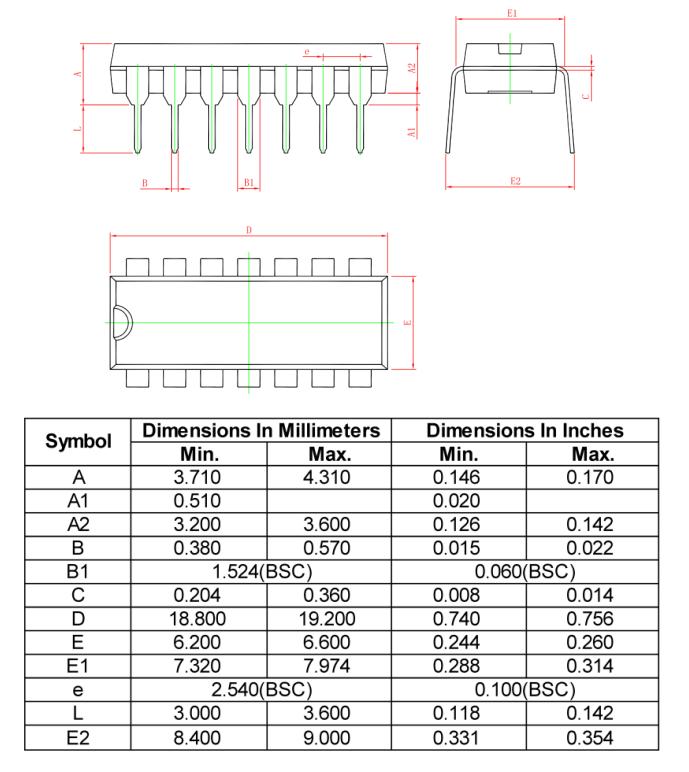

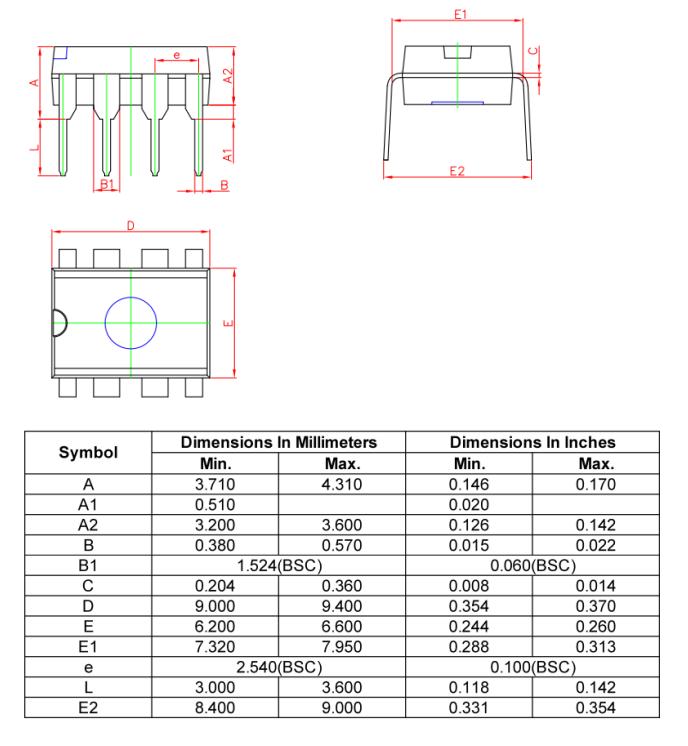

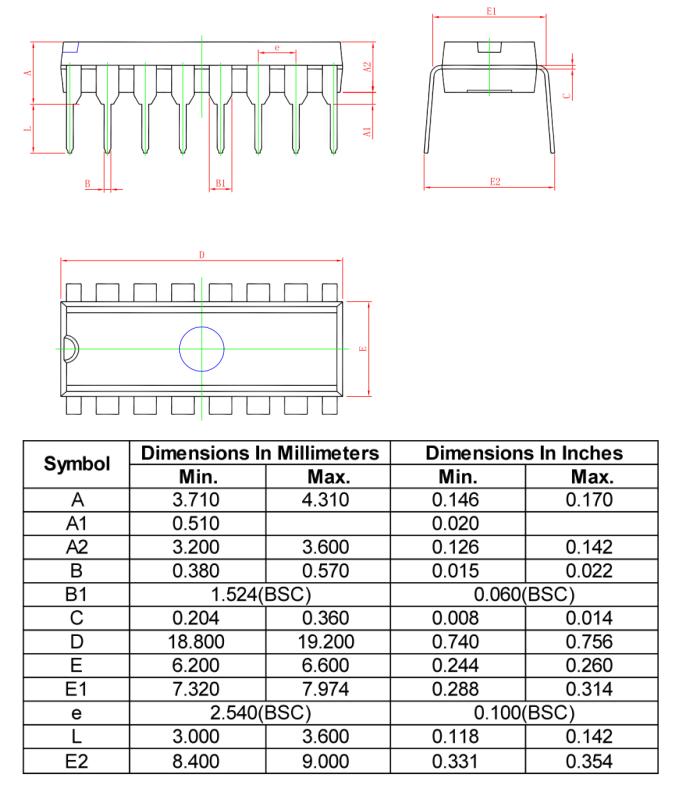

封装尺寸PACKAGE SIZ
