产品概述PRODUCT OVERVIEW

YX8P468是一款8位RISC单片机，它采用低功耗、高速CMOS 的工艺。该芯片集成有WDT、RAM、ROM、可编程实时时钟计数器，内部/外部中断、掉电模式、LCD 驱动器、红外发射功能和三态I/O口。有7 位选项位是提供给用户的要求的，其中的多层保护位用来防止程序被读出，它还提供了13 位用户ID 选项。

具有OTP-ROM特点的 方便了用户开发和校验程序，而且用户可以使用EMCWriter 轻松地烧写程序代码。

主要应用于空调遥控器、医疗设备、家用电器等系统。

功能特点FUNCTIONAL CHARACTERISTICS

· 工作电压和工作温度范围：商业级：1.9V ～ 5.5 V. ( 0℃～+70℃)、工业级： 2.1V ～ 5.5 V. / (at -40℃～+85℃)

· 双时钟工作模式：高频振荡器可选择晶振、RC 或PLL（锁相环）模式、低频振荡器可选择晶振或RC模式

· 工作频率：DC ～ 10MHz、 4K*13位片内ROM

· 共272 字节SRAM：144字节通用寄存器、128字节片上数据RAM

· 28个双向三态I/O口：通常有12个双向三态I/O口、16个双向三态I/O口与LCDsegment输出共用

· 8级堆栈供程序嵌套、8 位实时时钟/计数器、1 个红外发射口/PWM发生器

· 4个8 位可自动装载的计数/定时器，溢出中断：计数器1：独立计数器、计数器2、高电平脉宽定时器（HPWT）和低电平脉宽定时器（LPWT）与IR 功能共用

· 可编程看门狗功能，可用于Normal 模式, Green 模式 和Idle 模式

· 工作模式：Normal 模式：CPU的工作频率是主频(Fm)、Green 模式：CPU的工作频率是从频(Fs)而主频(Fm)停止振荡、Idle 模式：CPU不工作，但LCD驱动还在工作、Sleep模式：整个芯片停止工作

· 8 个中断源，包括3个外部中断5个内部中断：内部：TCC、计数器1、计数器2、高电平脉宽定时器、低电平脉宽定时器、外部：INT0、INT1、引脚状态改变唤醒（P6 和P8）中断

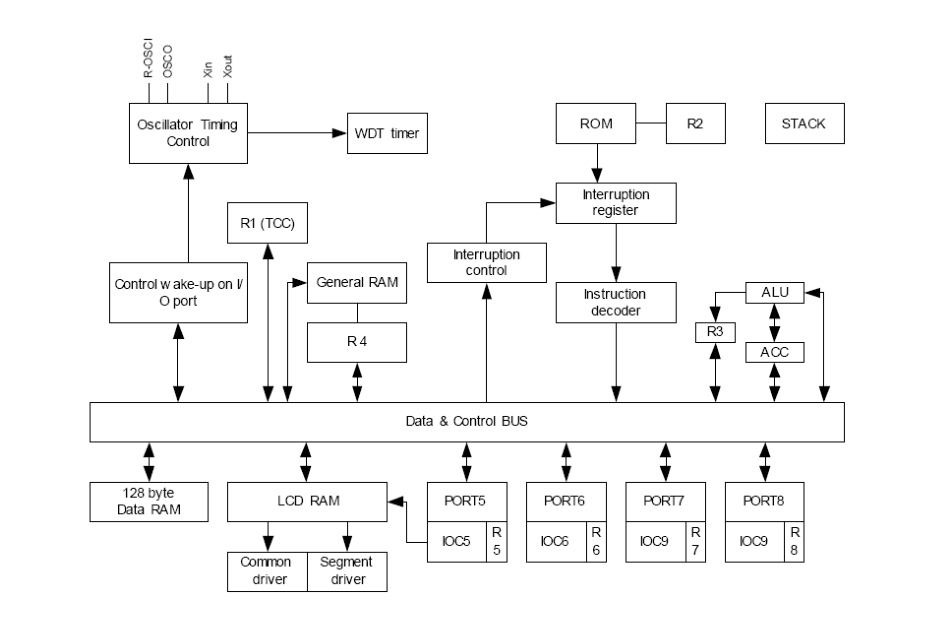

功能框图FUNCTIONAL BLOCK DIAGRAM

引脚排列图PIN LAYOUT

QFP64引脚图

LQFP64引脚图

QFP44引脚图

LQFP44引脚图

引脚说明PIN DESCRIPTION

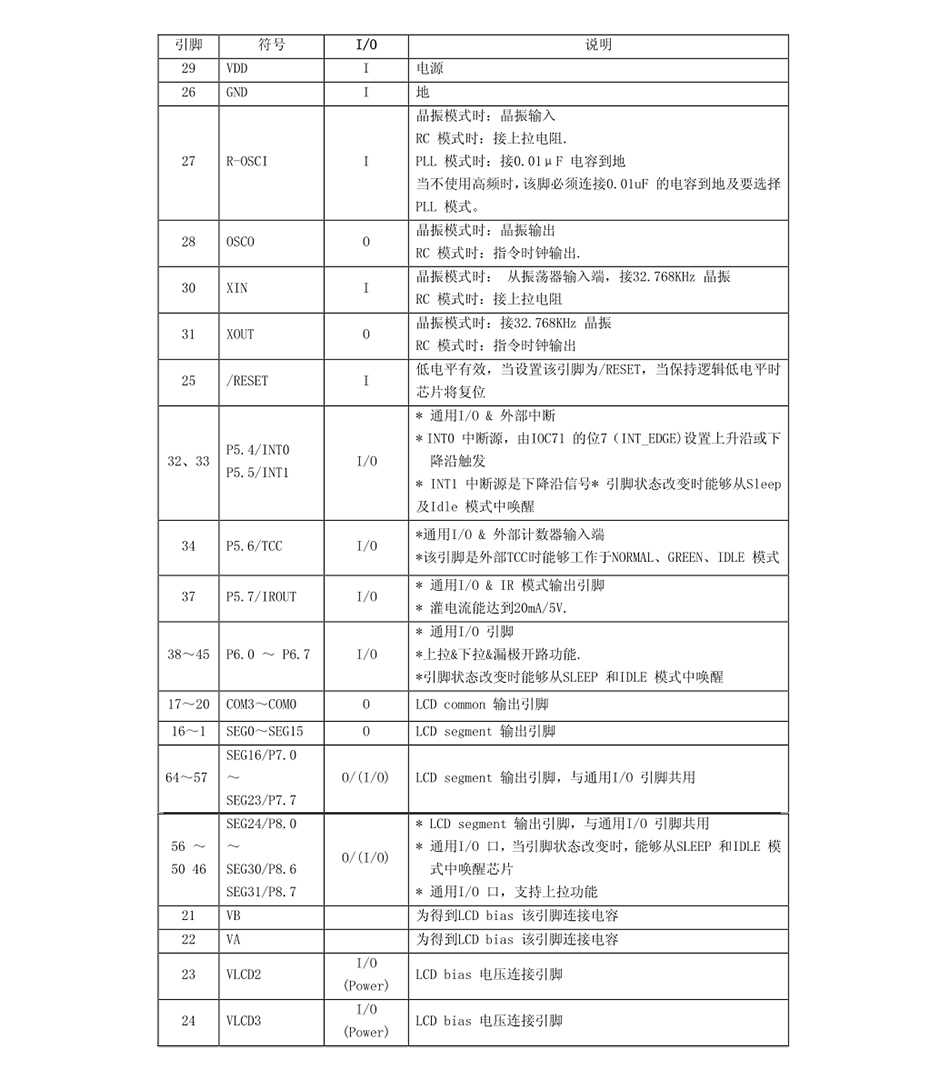

QFP64封装引脚说明

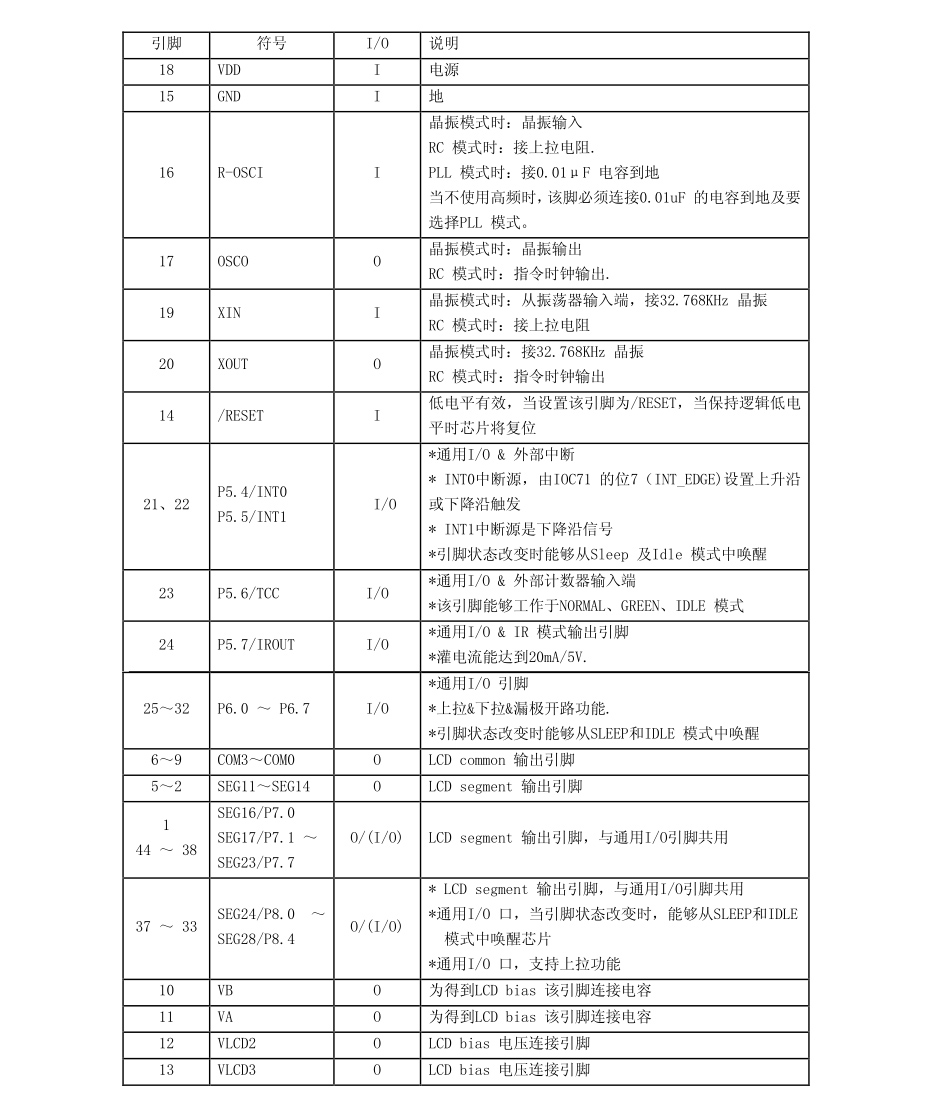

QFP44和LQFP44引脚说明

封装尺寸PACKAGE SIZE

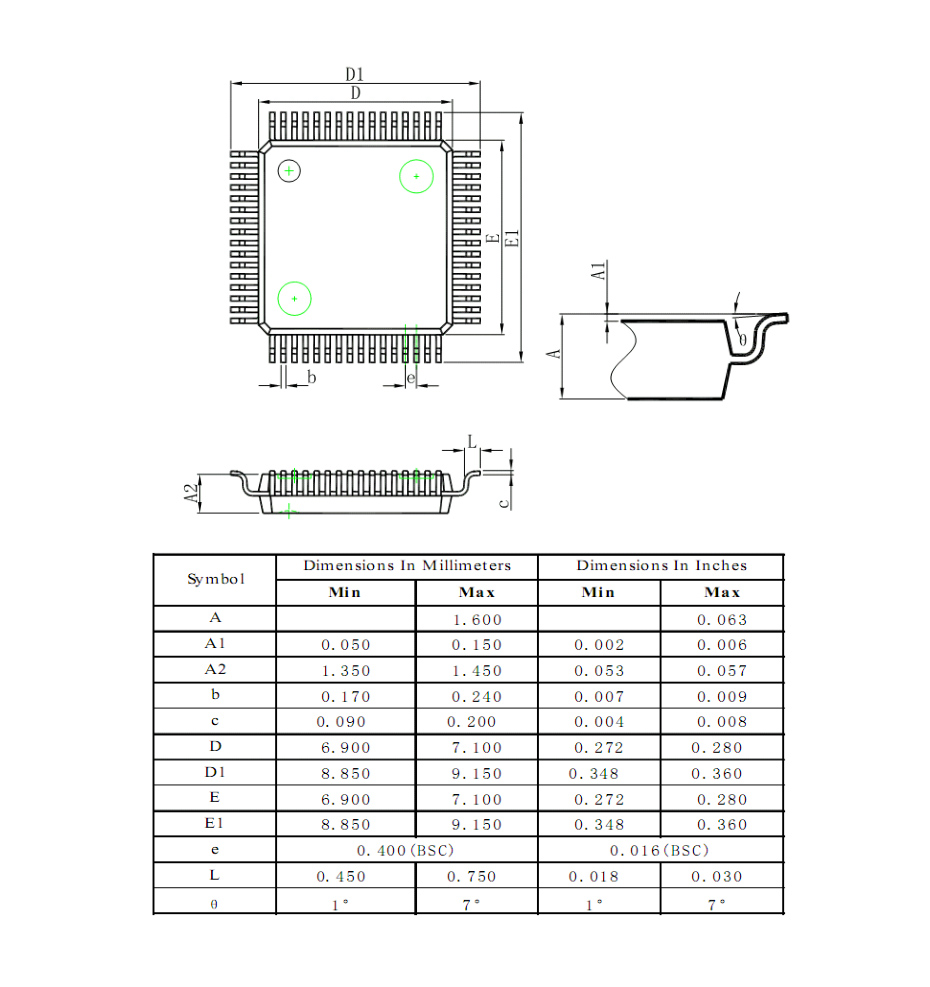

LQFP64（7×7）外形图与封装尺寸

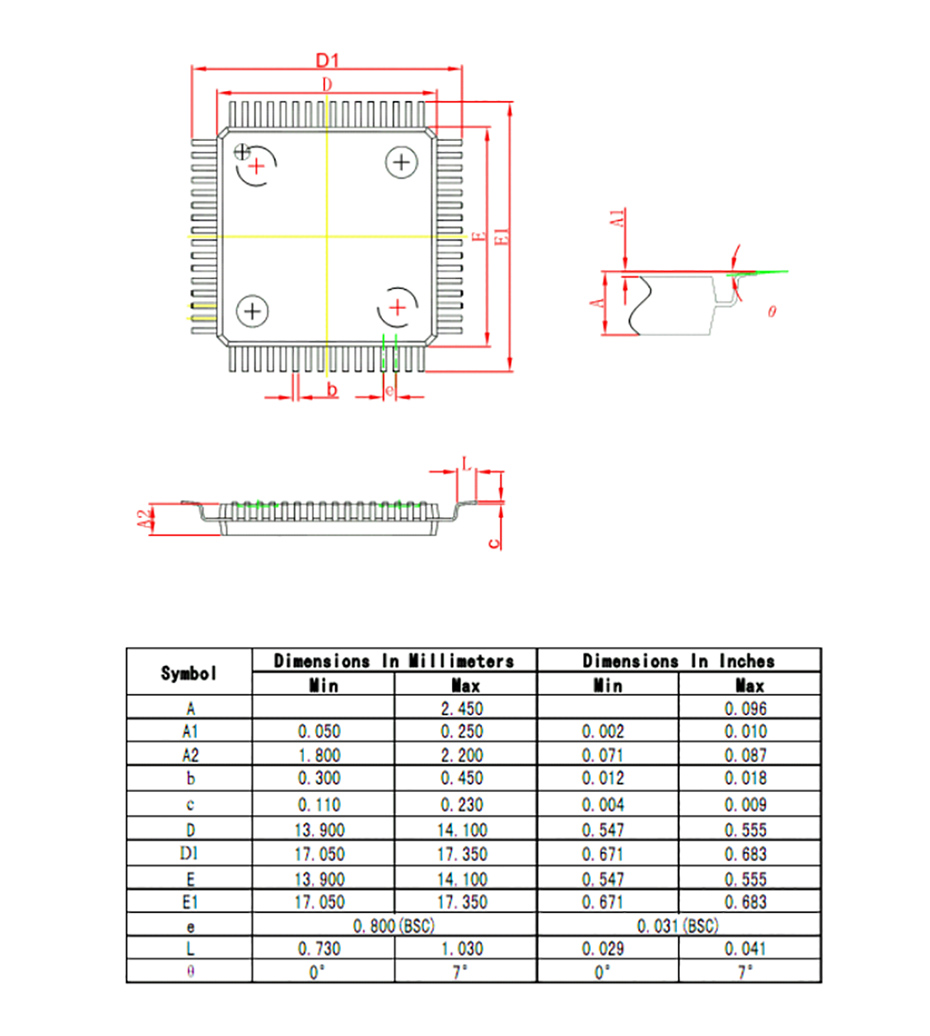

QFP64外形图与封装尺寸

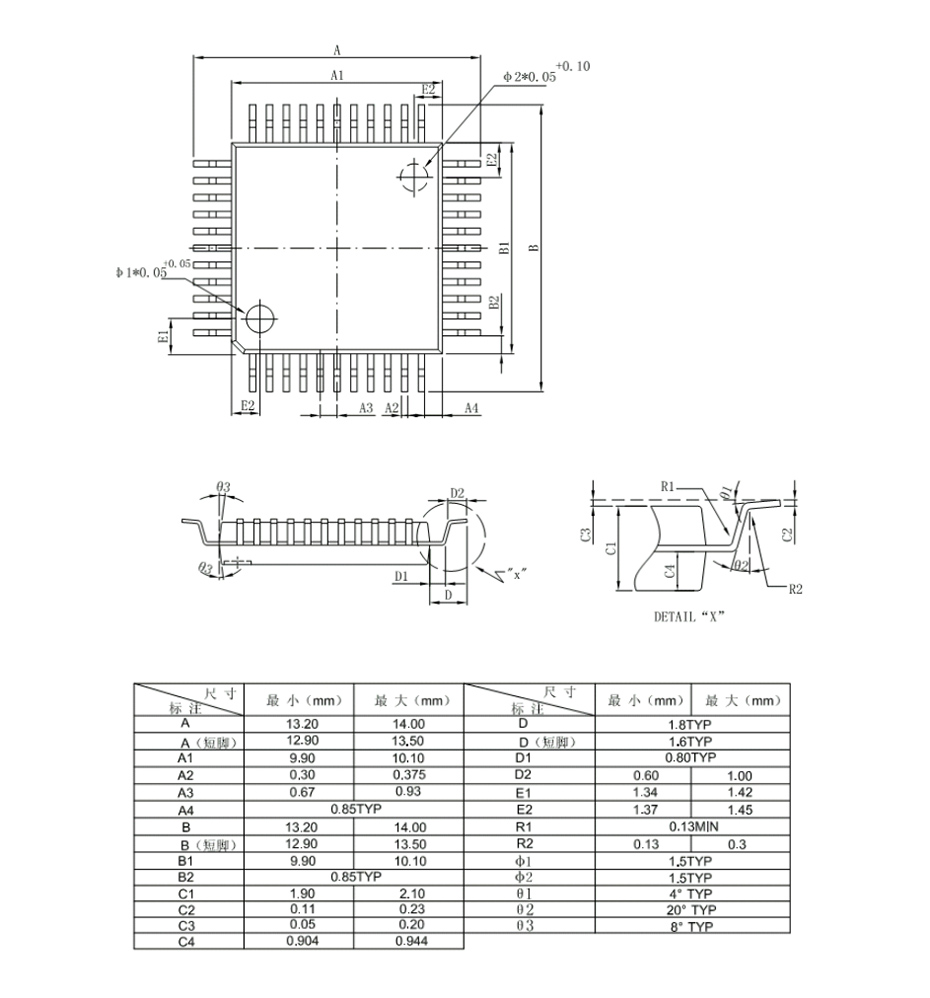

QFP44外形图与封装尺寸

LQFP44外形图与封装尺寸
