自动过欠压保护器方案开发

　自动过欠压保护器是一种比较常见的工具，主要的作用就是能够在必要的时候起到保护作用，从而尽可能可以避免不必要的损失，帮助用户达到更为优质的实际操作效果。那么今天涉及的就是关于它的相关板块的知识，包括综合方面的普及介绍以及设计原理，并且考虑到很多朋友都会将自动过欠压保护器与 空气开关 混淆，因此最后还进行了区分。

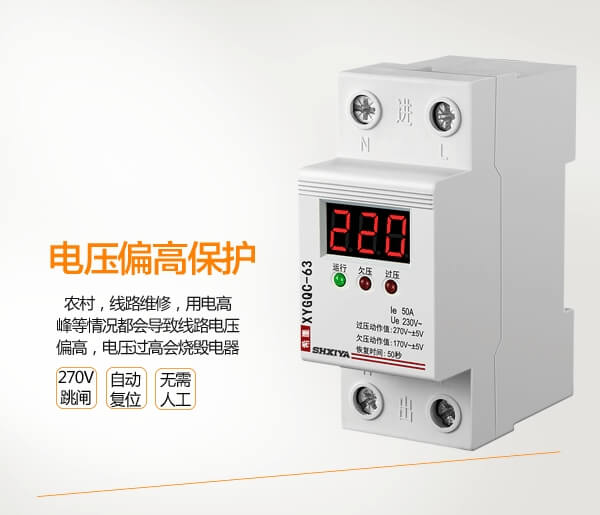

自动过欠压保护器简写为OUPA，OUPA是overVoltageAndUnderVoltageProtectiveDeviceWithAuto-ReclosingFunction的简写，意思是当线路中过电压和欠电压超过规定值时能自动断

开，并能自动检测线路电压，当线路中电压恢复正常时能自动闭合的装置。主要用于家庭及商场配电(单相AC230V，三相四线AC415V)线路中作为过电压、欠电压、断相、断零线保护

用。

　　二、三相四线自动过欠压保护器设计原理

　　控制线路采用高速微低功耗处理器为核心、磁保持 继电器 为主电路、模数化标准设计，当供 电线 路出现过电压、欠电压时，保护器能在持续高压冲击下迅速、安全地切断电路，避

免异常电压送入终端电器造成事故的发生，当电压恢复正常值，保护器将在规定时间内自动接通电路，确保终端电器在无人值守情况下正常运行。适应范围自动过欠压保护器适用于单

相交流电压220V，频率50Hz,额定工作电流60A及以下的用户或负载。作为由中性线故障引起的单相线路过欠电压对单相用电设备的保护。主要用于住宅分户箱进线或需要保护单相用电设

备的配电线路的保护。

　　三、自动过欠压保护器和空气 开关 的作用

　　1、空气开关：又名空气 断路器 ，是断路器的一种。是一种只要电路中电流超过额定电流就会自动断开的开关。

　　2、自动过欠压保护器：又名自复式过欠压保护器，意思是当线路中过电压和欠电压超过规定值时能自动断开，并能自动检测线路电压，当线路中电压恢复正常时能自动闭合的装置。

　　主要用于家庭及商场配电(单相AC230V，三相四线AC415V)线路中作为过电压、欠电压、断相、断零线保护用。

　　四、 漏电保护器 、空气开关和过欠电压保护器之间的关联与区别：

　　1、漏电保护继电器是指具有对漏电流检测和判断的功能，而不具有切断和接通主回路功能的漏电保护装置。

　　2、漏电保护开关是指不仅它与其它断路器一样可将主电路接通或断开，而且具有对漏电流检测和判断的功能，当主回路中发生漏电或绝缘破坏时，漏电保护开关可根据判断结果将主

电路接通或断开的开关元件

　　3、漏电保护 插座 是指具有对漏电电流检测和判断并能切断回路的电源插座。其额定电流一般为20A以下，漏电动作电流6～30mA，灵敏度较高，常用于手持式电动工具和移动式电

气设备的保护及家庭、学校等民用场所。

　　以上就是关于自动过欠压保护器方案开发的相关知识说明，自动过欠压保护器等电气技术目前也是在逐步升级之中，宇芯微专注于智能电子产品的研发和MCU应用方案的开发，有单片机IC需求的用户可以点击“在线咨询”按钮，我们将会为您详细解答！
