智能温湿度控制器方案开发

      百科介绍

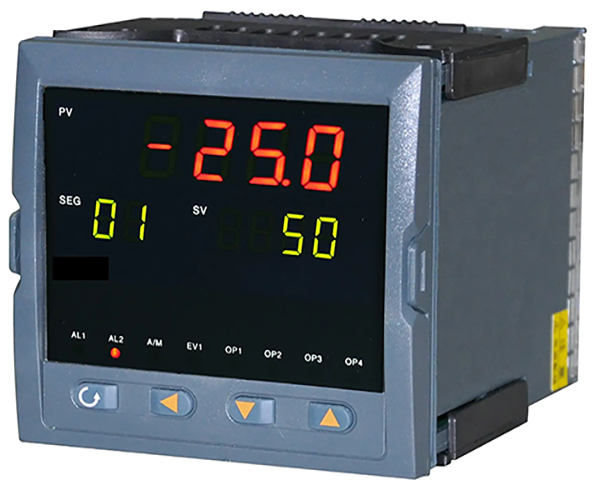

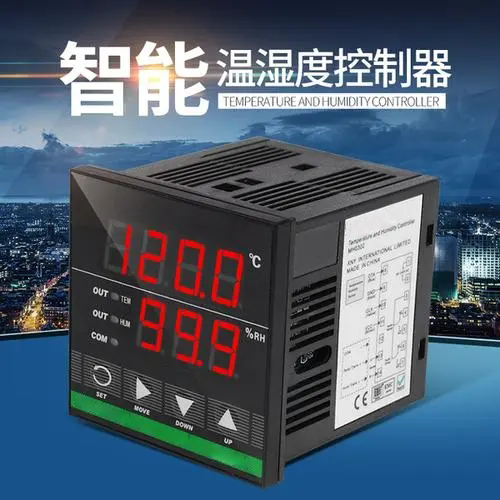

智能温湿度控制器是以单片机为控制核心，采用高性能温湿度传感器，采集被测环境的实际温、湿度数据值，可对温度、湿度信号进行测量控制，并可以实现液晶数字显示，还可通过按键或者旋钮对温、湿度分别进行上、下限设置和显示，从而使仪表可以根据现场情况，自动启动风扇或加热器，对被测环境的实际温、湿度自动调节的设备。

         使用场合

对于一些现场自然环境比较恶劣的地区，特别是容易出现高温高湿、或者低温的地区，会配有温湿度控制器来调节装置的运行环境。

1.3工作模式/原理根据现场环境需要，温湿度控制器工作模式一般可分为1加热加湿型，2加热除湿型：3降温加湿型：4降温除湿型。我们主要使用的是2加热除湿型；4降温除湿型。

       参数设定

出厂前需要测试的数据。智能温湿度控制器安装完毕后，测试相应的数据，现场无需测试和设定即可工作。

1、智能温湿度控制器的温湿度，送电后应检查柜内温湿度，与当时环境温湿度接近。橱柜内的温度和湿度采用标准AMT1001探针，百度可以调查其具体参数。

温度参数:探针的正常工作范围-20~80℃。温度输出与内置热阻一一对应。

2.设定加热和鼓风机的参数。温度下限为启动加热板，默认设定10℃，柜内温度低于此值时启动加热板；湿度上限设定也是启动加热板，去除柜内湿度，默认设定70%，超过此值时启动加热功能；温度上限设定风扇功能，默认设定60℃，超过此值时，风扇启动。(自冷设备不需要安装鼓风机，禁止)

3.通信功能，用485串口测量软件，测量当时电阻盘的温湿度、鼓风机和加热板的工作状态。测试详情请参阅说明书。注意事项:

1:测量AMT的+5V(红)和温度控制线(白)之间的电阻值，对应探针温度。误差±2℃.(不能带电测量)

2:测量AMT的0V(黑色)和湿度控制线(黄色)之间的电压值，对应探针位置的湿度。误差±5%RH。

3:485通信协议采用modbus规约。

　　以上就是关于智能温湿度控制器方案开发的相关知识说明，智能温湿度控制器等电气技术目前也是在逐步升级之中，宇芯微专注于智能电子产品的研发和MCU应用方案的开发，有单片机IC需求的用户可以点击“在线咨询”按钮，我们将会为您详细解答！
