智能自动重合闸方案开发

　　近几年来，工业企业对供电可靠性及电能质量的要求越来越高。随着计算机控制技术和网络技术的高速发展，一些大型工业企业已实现了对其各级变电站进行远程集中控制，企业内部的分散变电站实现了无人值班，这为智能型自动重合闸装置提供了广阔的应用空间。自动重合闸装置ARD(Auto-Reclosure Device)可以使断路器重新合闸，以减少不必要的停电。传统的三相自动重合闸装置常采用继电器控制方式，由于继电器元件应用较多，而且是有触点元件，运行中会造成触点的拒动作、误动作、粘连和卡住现象，使自动重合闸装置的工作可靠性差，不能满足电力系统连续供电的要求。基于传统重合闸装置的缺点，宇芯微设计了一套基于RS485总线可通信的智能型自动重合闸断路器的控制器，通过控制器驱动电机，可以实现可靠的智能自动重合闸。

　　该智能自动重合闸方案开发采用了九齐片机NY8A062D型号封装型号是14引脚SOP作为主控芯片，通过单片机程序开发设计而成。智能型自动重合闸主要由电源、单片机九齐片机NY8A062D型号、交流电电压电流检测电路、漏电电流检测电路、RS485通信模块、电机驱动，报警器及按键和显示等几部分构成的。工作原理：把从电流互感器和线性光隔器取得的三相电流、漏电及电压信号进行调理后，输入到单片机的AD转换，单片机对其进行采样后进行分析，当出现过流等故障后，单片机输出脱扣驱动信号，使断路器断开，经过一段设定的延时时间后，自动智能重合。

智能自动重合闸总体功能设计：
　　1、可三次自动重合闸，断路器超限跳闸后，第一次间隔5min后，自动重合闸，如连续第二次跳闸，间隔7min后第二次自动重合闸：第三次连续跳闸后，间隔10mi再自动重合闸，如第四次连续跳闸后，开关被锁住，拒绝重合闸。

2、具有过流、漏电、过压、欠压及缺相等多种保护功能，过流保护有限载式和反时限两种保护方式。并可实时在线检测电压电流，用LCD显示。

3、可故障自诊断，用LED指示故障类别，ICD显示故碲电流，并可实现查询历史故障记录功能、最多可以储存100条历史故障记录。

4、具有通讯功能，可以通过RS485总线与上位机通讯，实现远程监控。

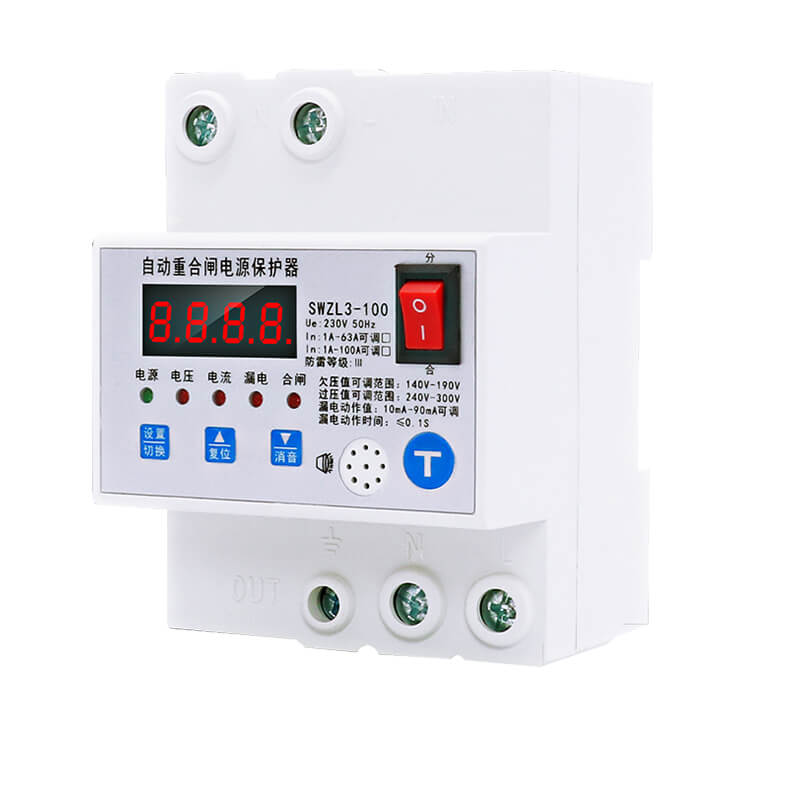

　　智能自动重合闸用电保护器是突破传统的安全用电保护方式，利用机械自动化原理，结合现代电子控制技术研制成功的新一代高科技智能型安全用电产品。该产品通过微机控制技术实现在线检测功能和过载(过流)、短路、过压、欠压、漏电保护功能，产品集开关、保护为一体，实现了数字化安全用电的全面保护，同时具备抗雷击功能。

　　以上就是关于智能自动重合闸方案开发的相关知识说明，智能自动重合闸等电气技术目前也是在逐步升级之中，宇芯微专注于智能电子产品的研发和MCU应用方案的开发，有单片机IC需求的用户可以点击“在线咨询”按钮，我们将会为您详细解答！
